Mobile-IMAGING-PAM是專門為野外原位測量需求而開發的輕便型葉綠素?zé)晒獬上裣到y(tǒng)，它的原型是MINI-IMAGING-PAM。但是，新設計在便攜性，操作性，實用性上都做了大幅改進和提升。Mobile-IMAGING-PAM特別適合小型植物，貼地植被和光合生物結皮研究。搭配新設計的暗適應盒，可在野外非常方便、快速的測量植物葉片光合作用相關的光系統II最大光合量子產率(Fv/Fm)。另外，測量頭的延長手柄和觸發按鈕使整個Mobile-IMAGING-PAM系統具有出色的人體工程學特性，野外條件下操作性大大提高。

Mobile-IMAGING-PAM的主控單元和控制電腦都被整合在了一個緊湊型支架上，成像單元延伸出來，實現了野外的高移動性。此外，緊湊型支架可以安裝到可穿戴的肩帶上，肩帶可調節，以滿足不同身高的科研人員佩戴?？刂齐娔X的交互界面在野外陽光下清晰可見。成像單元手柄延長，帶觸發按鈕，成像單元的前端幾何形狀與暗適應盒匹配，野外條件下測量光系統II最大光合量子產率(Fv/Fm)也可以輕松實現。

Mobile-IMAGING-PAM的開發得到了德國政府在Landwirtschaftliche Rentenbank和Federal Institution of Agriculture and Nutrition (BLE)的基金支持。

應用領域：

?  抗旱品種篩選

?  雜草管理

?  除草劑藥效評估

?  除草劑對作物的脅迫

?  雜草競爭與真菌感染

?  育種和農用化學品的開發

系統組成：

主控單元：用于GigE鏡頭CCD和成像單元光源組件控制的多功能主機，所有連接線都位于主機的一端，包含電池充電器2120-N。

成像單元：高靈敏度CCD相機GigE IMAG-K6（2/3", 1392 x 1040像素)，搭載K6-MINI鏡頭（F1.4 / f = 25mm），IMAG-MIN / B藍光成像單元，成像單元配有35厘米長的延伸手柄和觸發按鈕。

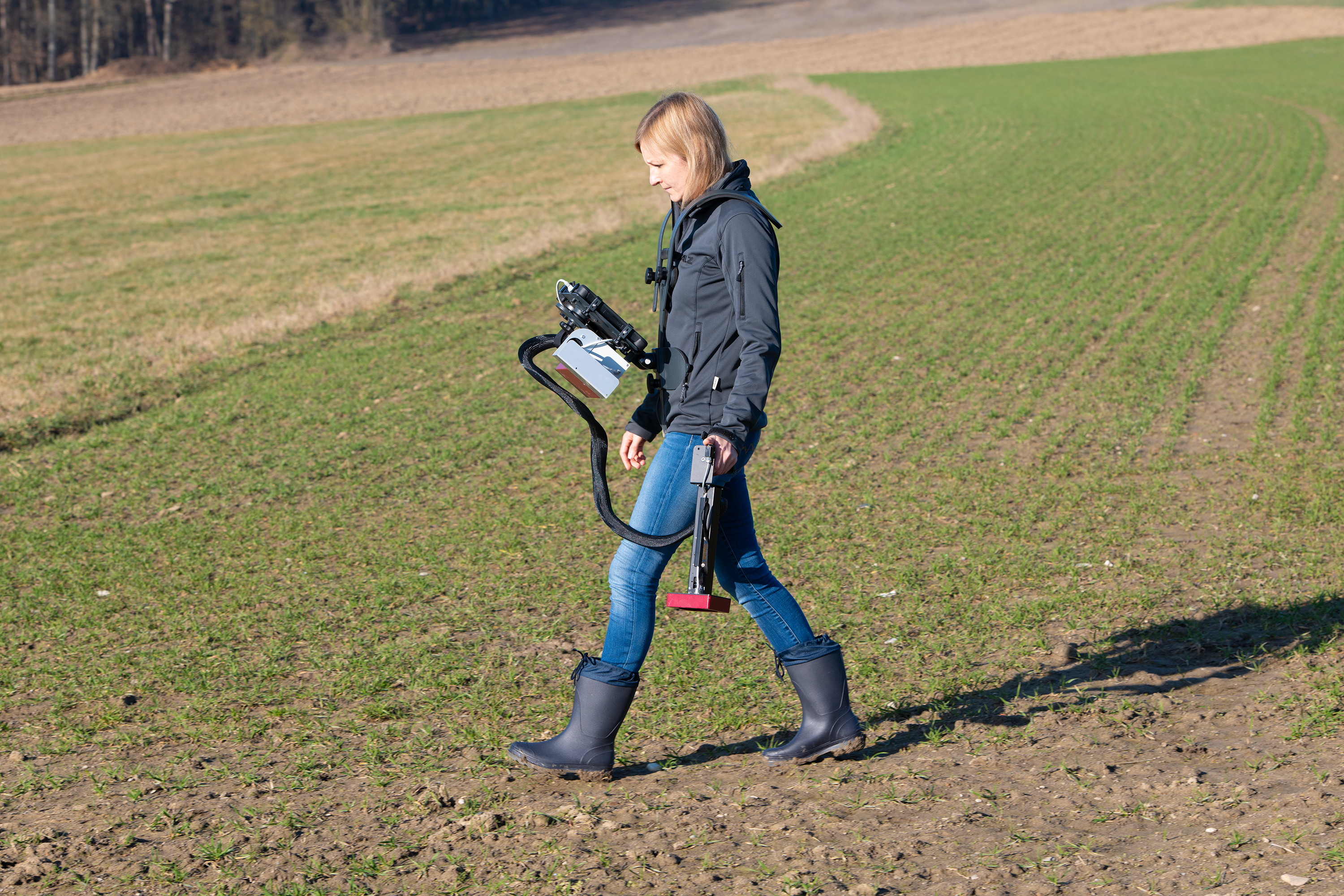

便攜套裝：托盤支架由一對肩部固定裝置和腰帶組成。主控單元和平板電腦可以安裝到托盤支架上，此外，配置了用于運輸成像單元的固定器。

平板電腦：堅固耐用的平板電腦，帶11.6英寸陽光下可讀的觸摸屏，包含備用電池和外部充電器。預裝了Windows 10操作系統和ImagingWinGigE軟件。

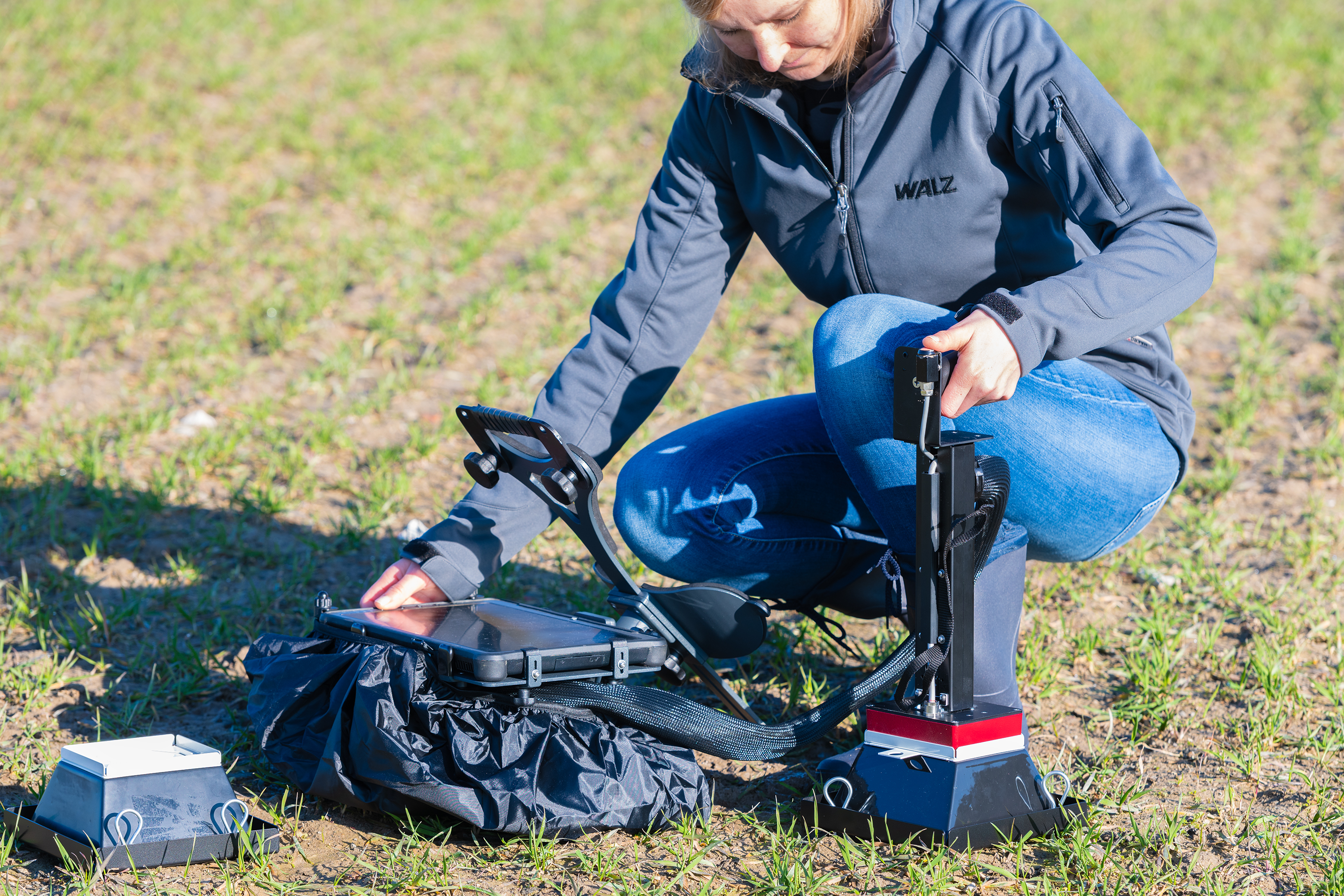

暗適應盒：標配5個，每個暗適應盒的頂部都帶有滑塊和測量頭的對接位置。底部的鋁框開口可容納被測植物或地表生物結皮。

操作軟件：兼容Windows 10電腦的新版ImagingWinGigE軟件。

參考文獻：

Mobile-IMAGING-PAM定制化開發時期原型機名稱為WEED-PAM

數據來源：光合作用文獻Endnote數據庫,原始數據來源：Google Scholar

Linn, A. I., et al. (2020). "Features and applications of a field imaging chlorophyll fluorometer to measure stress in agricultural plants." Precision Agriculture.

Wang, P., et al. (2018). "A Fluorescence Sensor Capable of Real-Time Herbicide Effect Monitoring in Greenhouses and the Field." Sensors 18(11): 3771.

Li, H., et al. (2017). "Early Identification of Herbicide Stress in Soybean (Glycine max (L.) Merr.) Using Chlorophyll Fluorescence Imaging Technology." Sensors 18(1): 21.

Wang, P., et al. (2017). "In field identification of herbicide resistant Apera spica-venti using chlorophyll fluorescence." Advances in Animal Biosciences 8(2): 283-287.

Weber, J. F., et al. (2017). "Utilization of Chlorophyll Fluorescence Imaging Technology to Detect Plant Injury by Herbicides in Sugar Beet and Soybean." Weed Technology 31(4): 523-535.

Wang, P., et al. (2016). Chlorophyll fluorescence response to herbicide stress in Alopecurus myosuroides.

產地：德國WALZ
