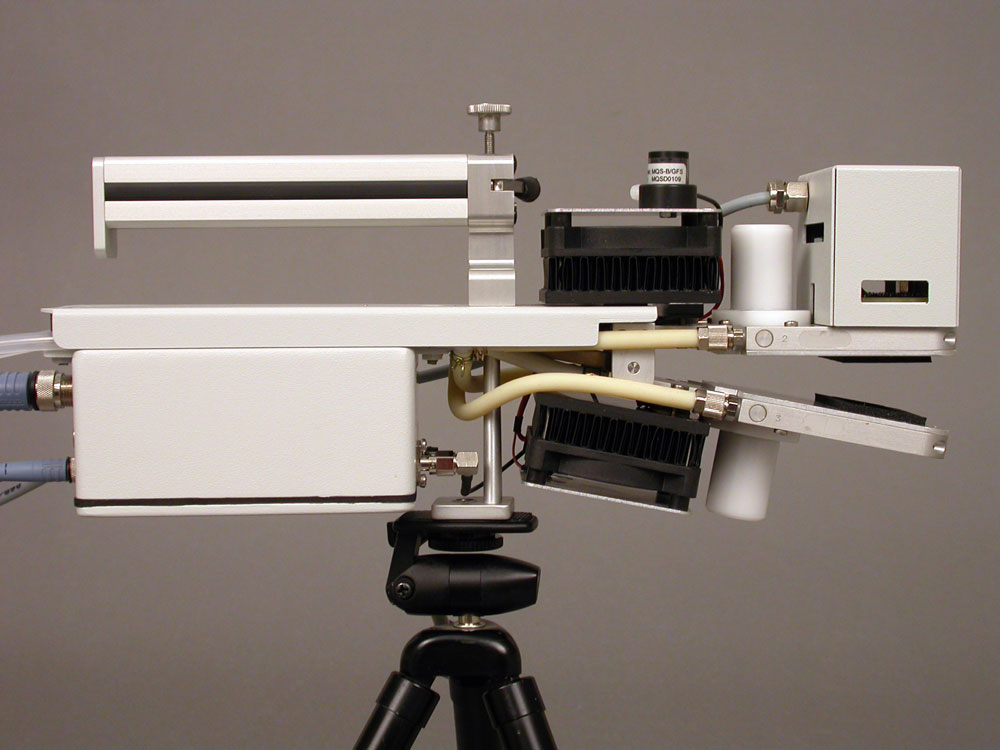

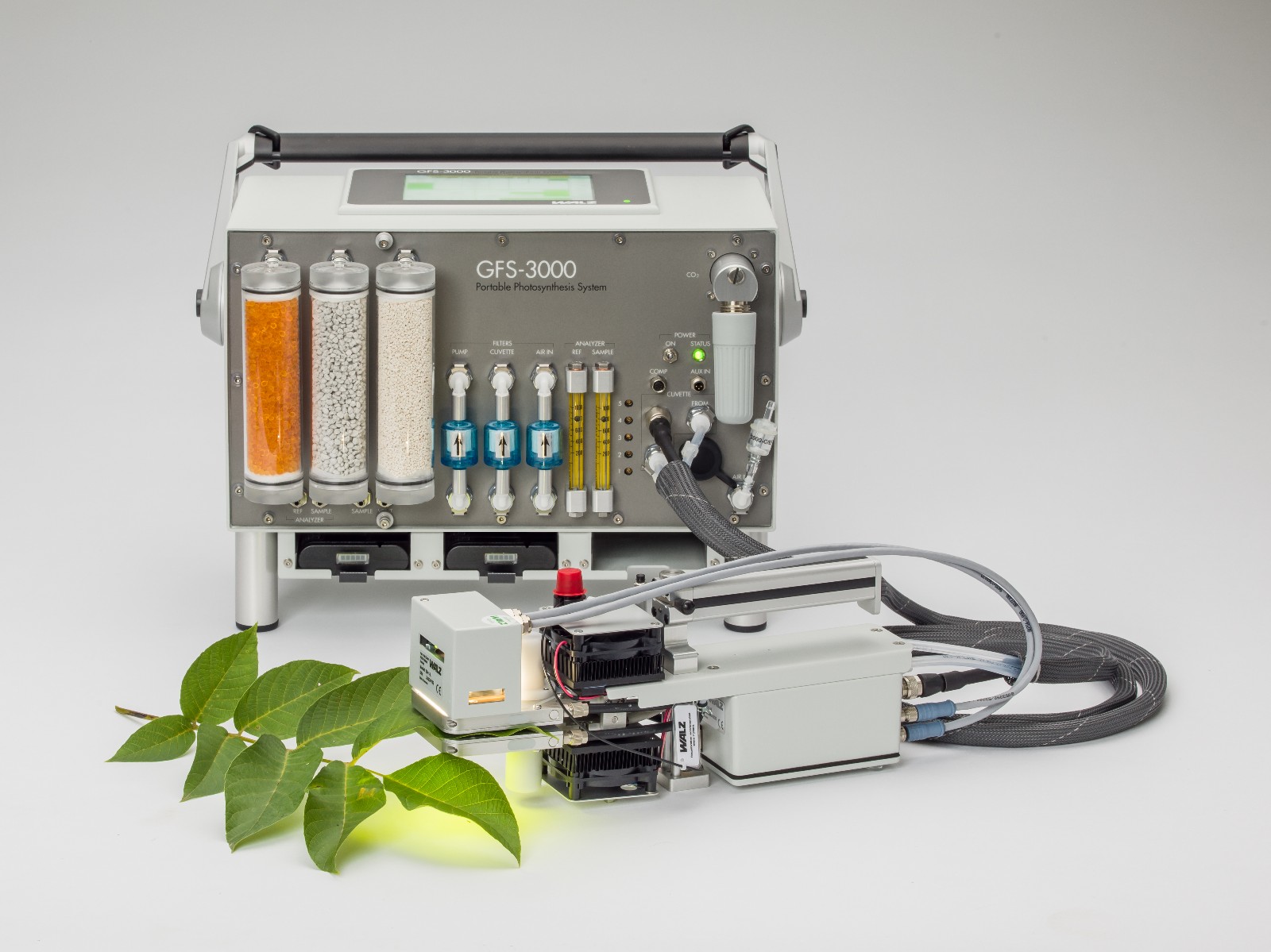

便攜式光合-熒光測量系統——GFS-3000
日期:2021-03-04 17:17:00


Microsoft Sway中查看

主要功能



測量參數

凈光合速率,呼吸速率,蒸騰速率,氣孔導度,胞間二氧化碳濃度,葉綠素?zé)晒鈪?shù)(可選)等



應用領域

植物生理、植物生態、農學、林學、園藝學等。



主要技術參數

CO2/H2O分析器



葉室

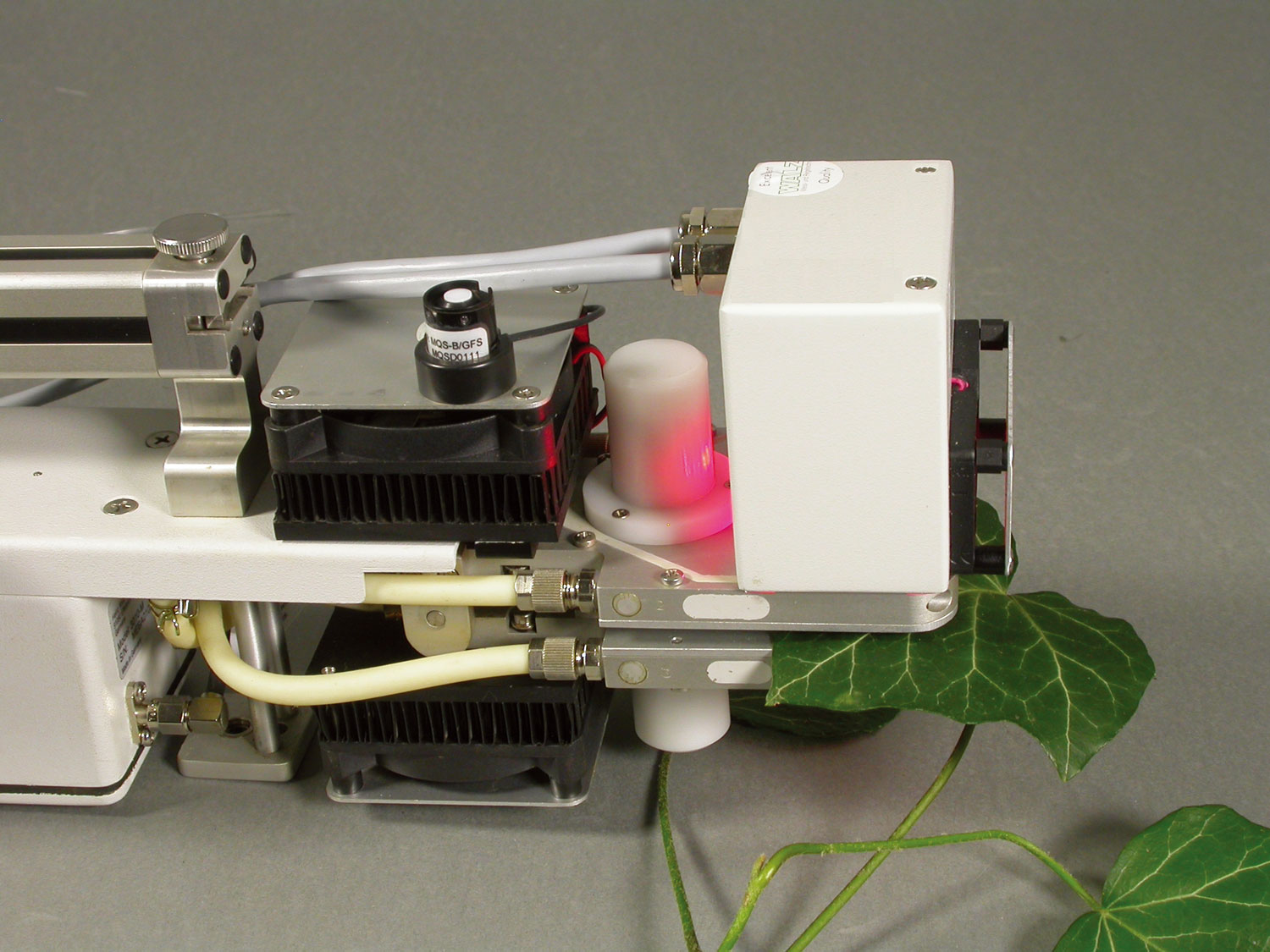

紅藍LED光源

設計:24 個紅色發光二極管(LED)和 2 個藍色 LED 組成的 LED 陣列。

光強范圍:0~2000 μmol m-2 s-1,92% 的紅光(650 nm)和 8% 的藍光(470 nm)。

光場勻質性: ±20%

葉面積:8 cm2

電量消耗:最大 5 W

工作溫度: -5℃ ~+45℃



全方位的PAR測量設計

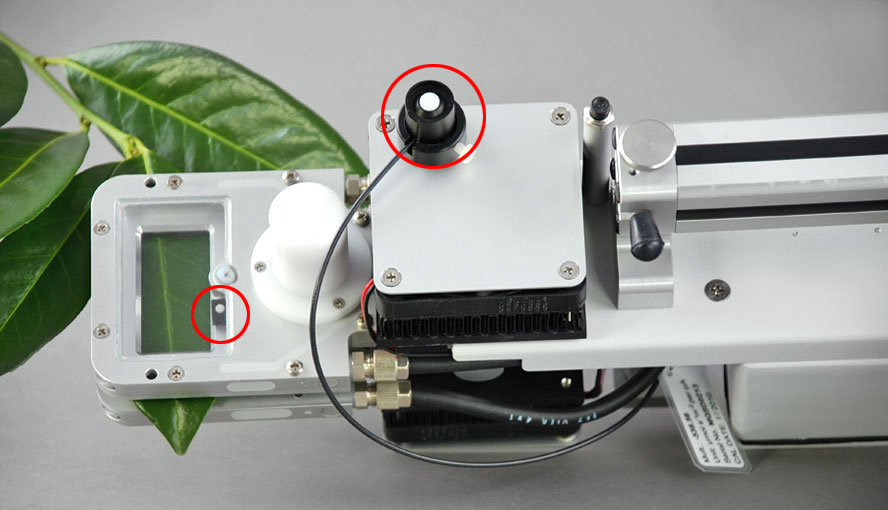

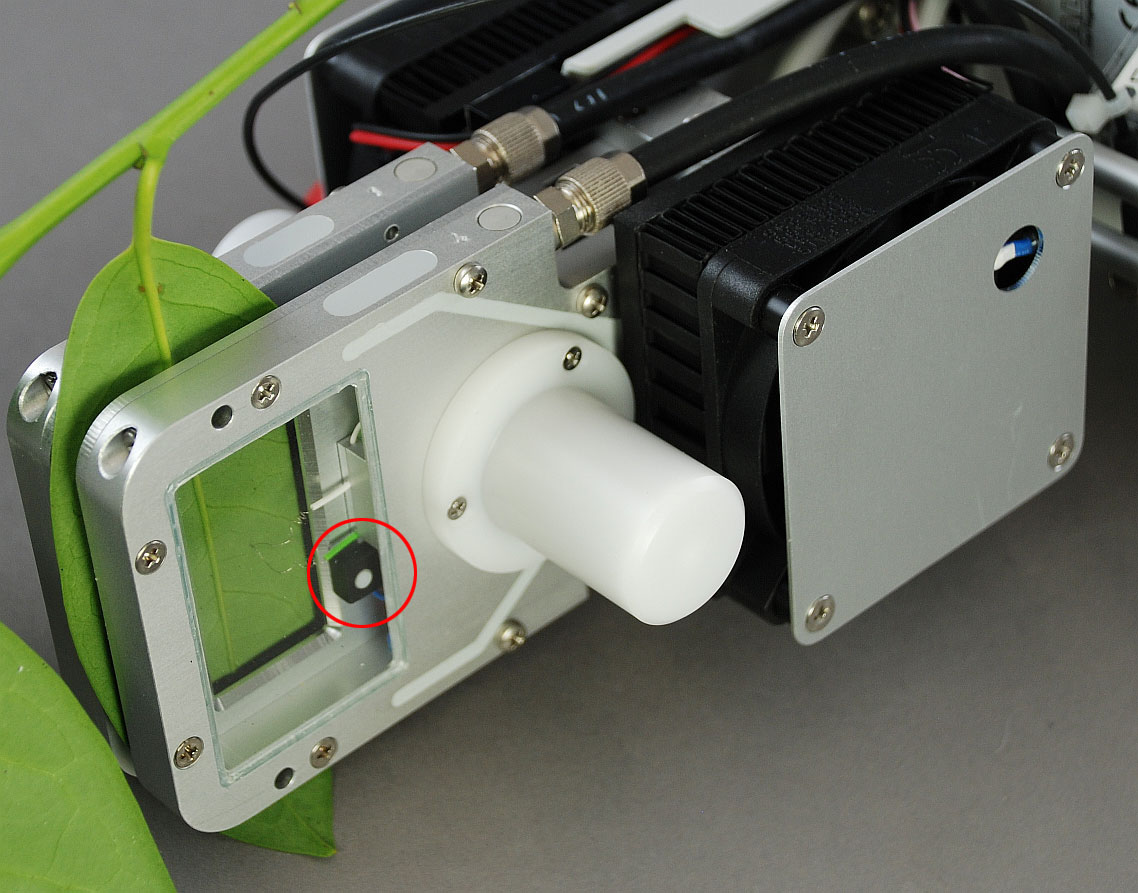

GFS-3000 系統具備全方位的 PAR 測量設計:三個 PAR 傳感器(下圖紅圈部分),分別測量環境 PAR,葉室內部葉片正面 PAR,以及葉室內部葉片背面 PAR。本設計的優點在于不會忽略葉片背面的光合作用測量。

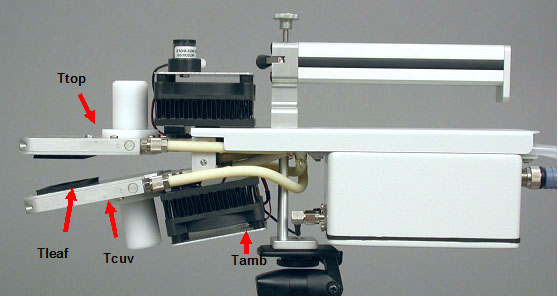

全方位的溫度測量設計

獨特的四溫度測量設計:

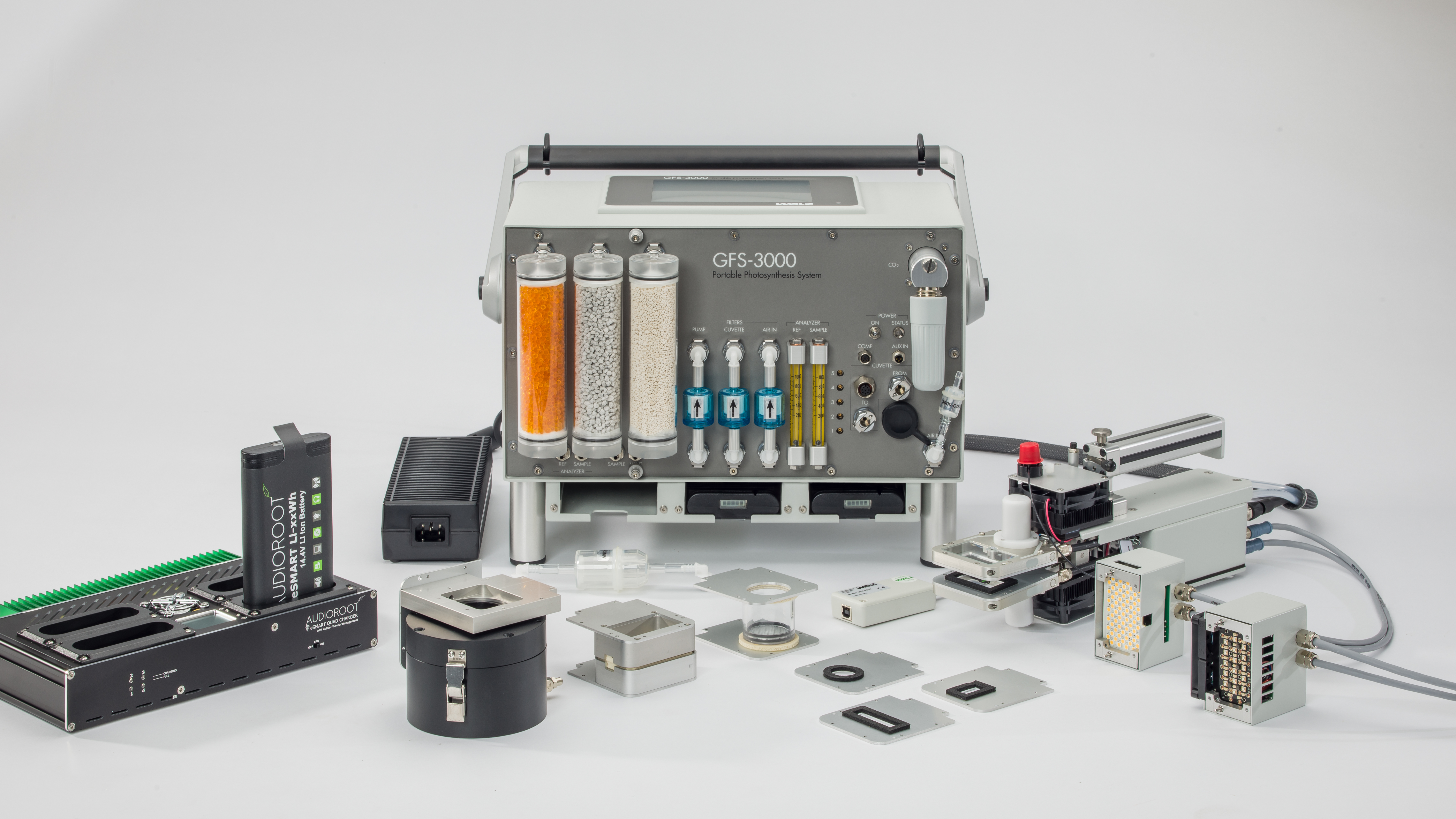

多種葉室可供選擇

GFS-3000 標準葉室的設計允許快速、簡便的更換各種滿足特殊需要的葉室。紅藍 LED 光源 3040-L 可與所有葉室連接使用。



標準葉室

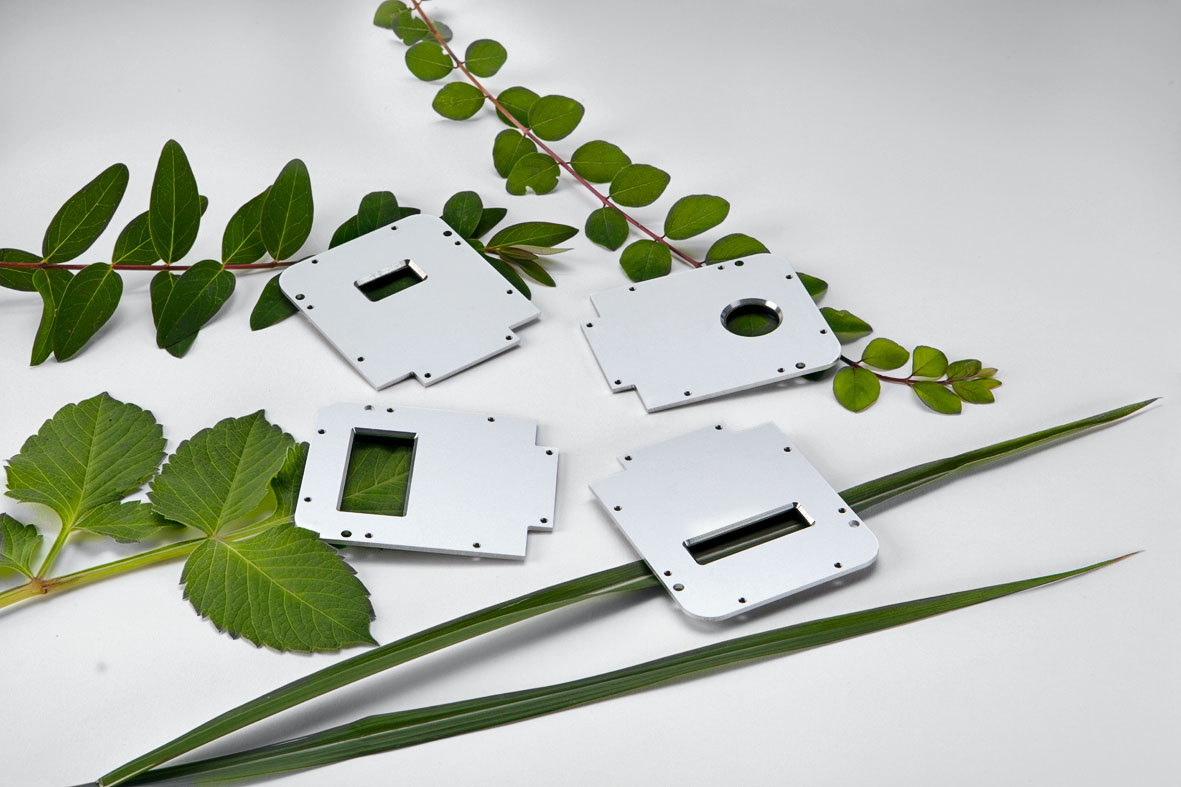

適合多數葉片,標準測量面積 8 cm2,可更換配件滿足 1~12.5 cm2 的測量面積。

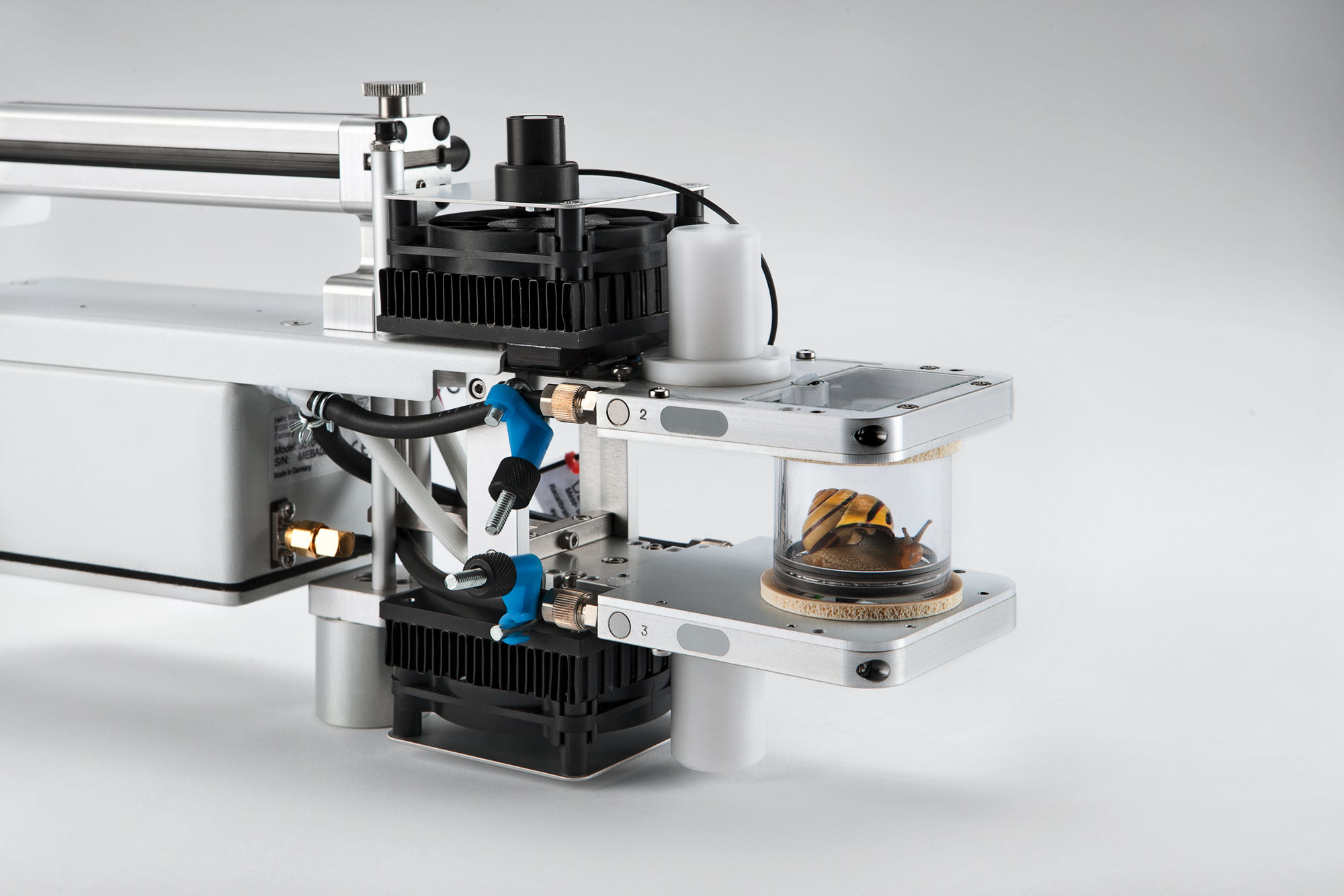

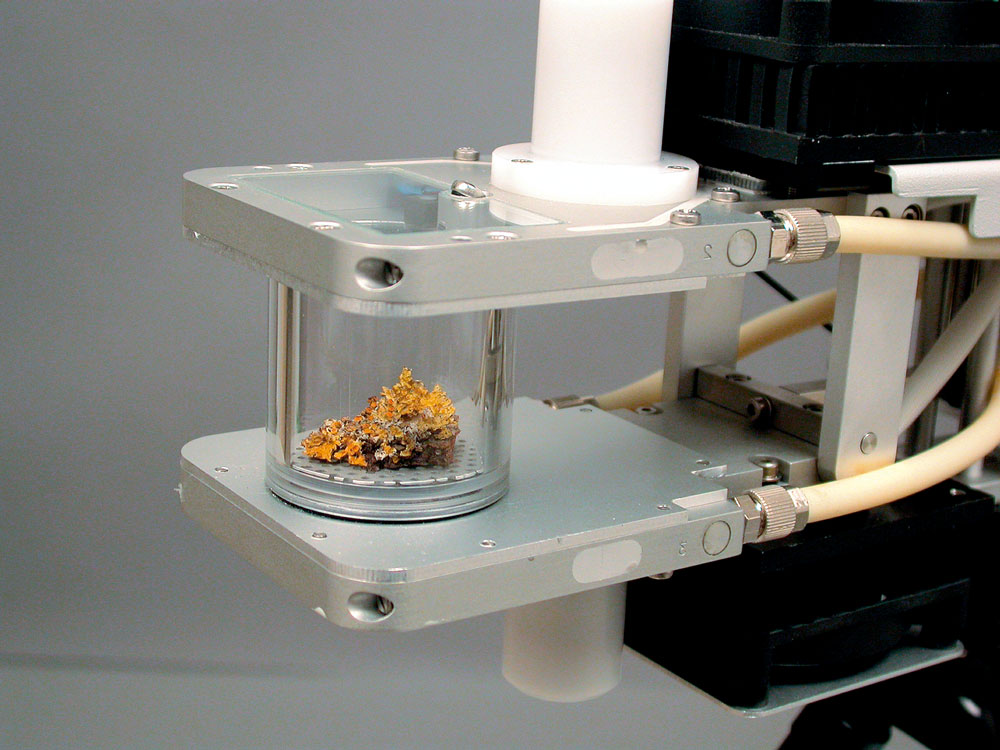

柱狀葉室

適合地衣、苔蘚、土壤樣品和小動物等。

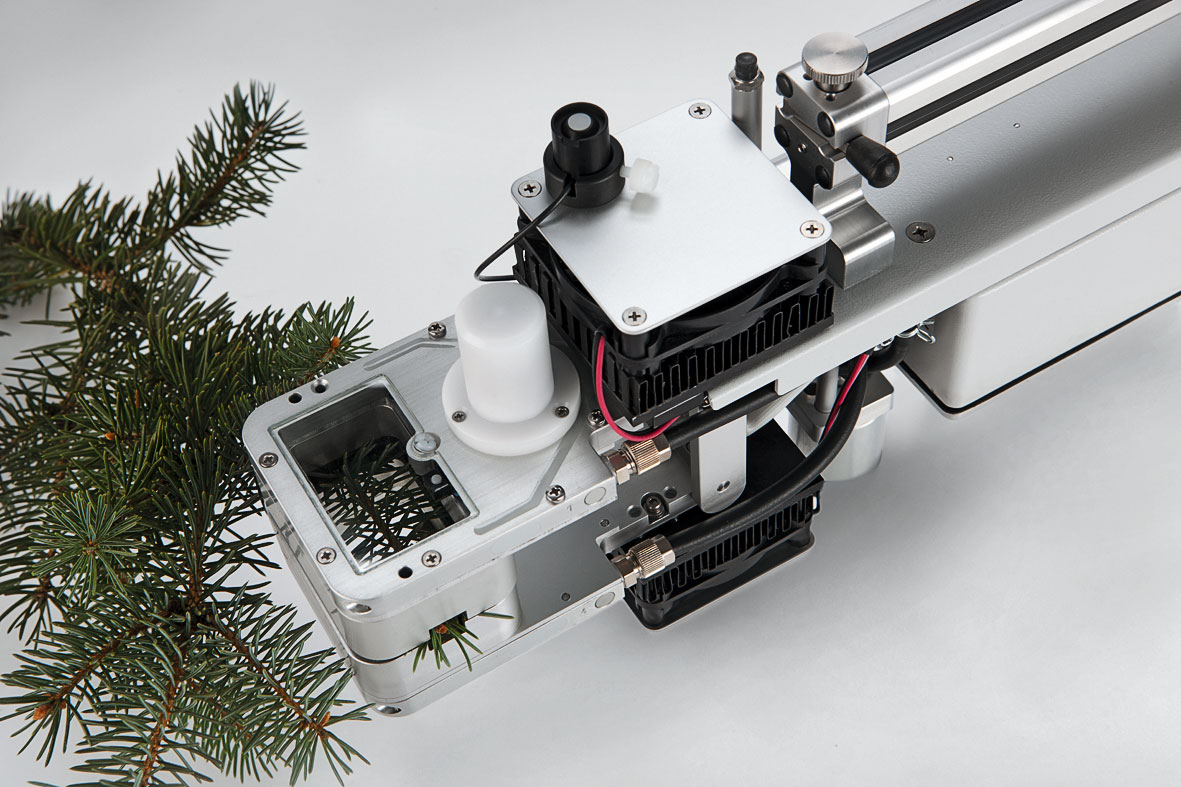

針葉葉室

適合各種針葉植物葉片或小枝條。

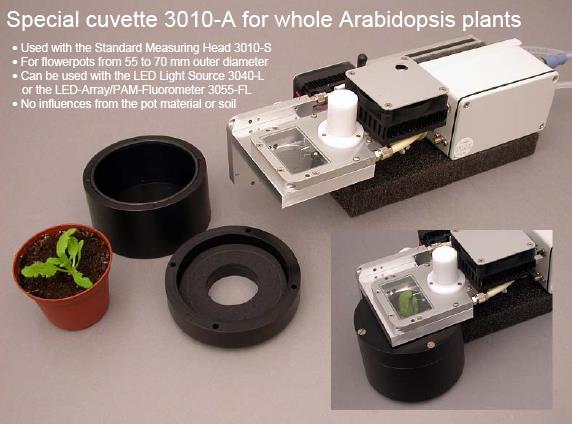

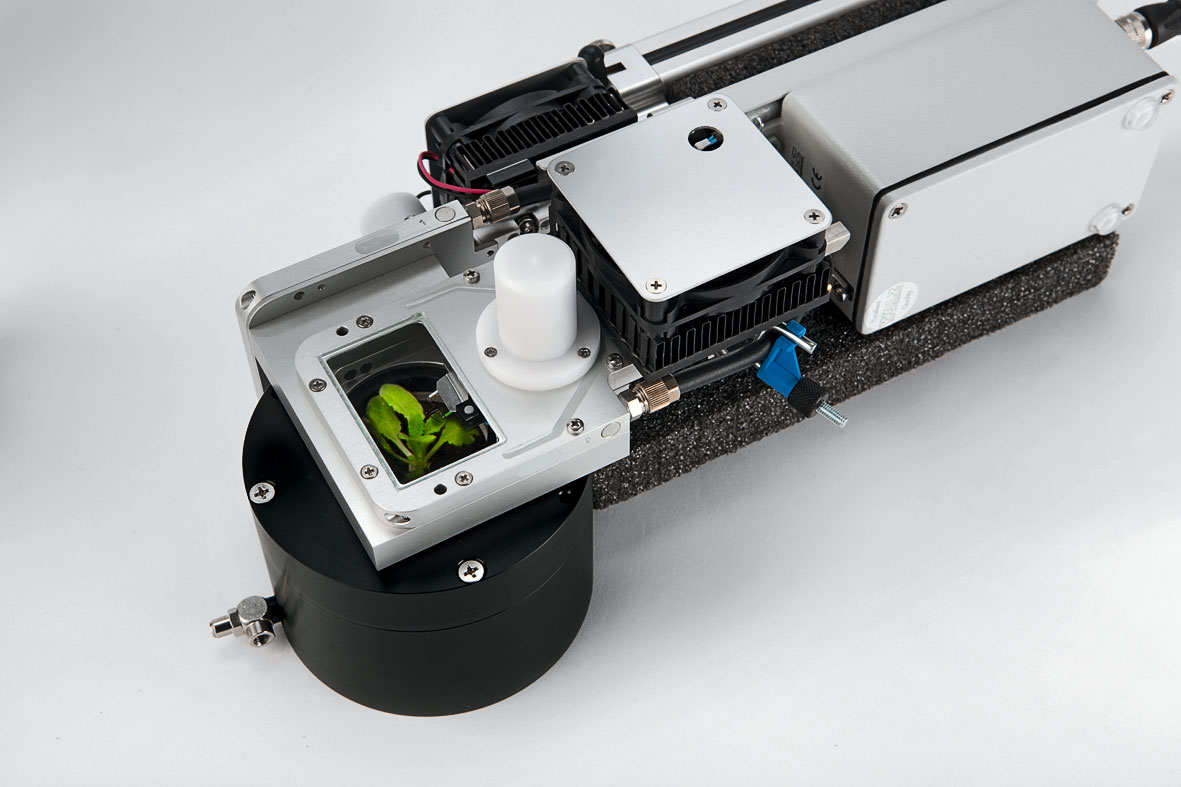

擬南芥植株葉室

大容積,可放進(盆)直徑 55 cm~70 mm 的盆栽擬南芥或其它小植株。




同步測量植物 CO2 氣體交換與其它光合指標的解決方案

光合作用是地球上重要的化學反應之一,是整個生物圈物質循環與能量流動的基礎。測量生物的光合作用一直是科研界的熱點。

傳統的光合作用測量主要包括調制葉綠素?zé)晒猓≒AM 技術)、CO2 氣體交換和光合放氧三大技術,幾十年來在國際科研界均得到了廣泛應用。由于調制葉綠素?zé)晒夂?CO2 氣體交換都可以做到無損、原位、活體測量,對同一個樣品可以進行長期的脅迫處理研究(光合放氧需要破碎葉片),因此應用更廣泛一些。

此外,還有一種差式吸收技術,可以通過測量光合組分在氧化還原(或加亞基、去亞基)過程中的差式吸收來反映他們的活性。如通過測量光系統 I 反應中心葉綠素 P700 的差式吸收來測量光系統I的活性(DUAL-PAM-100),通過測量 P515/535 的差式吸收來測量跨膜質子梯度 ΔpH 和玉米黃素(Zea)的變化(DUAL-PAM-100 的 P515/535 模塊),通過測量 500-570 nm 的差式吸收來測量 C550、Cyt b559、Cyt b563、Cyt c556、Cyt c6、Cyt f 等的活性變化(KLAS-100)。這種技術信號弱、難度高,但也具有無損、原位、活體測量的特點。隨著雙通道 PAM-100 測量系統 DUAL-PAM-100 的大規模商業化生產,差式吸收技術已在國際光合作用學界得到廣泛應用。

更加可喜的是,可以同步測量 C550、Cyt b559、Cyt b563、Cyt c556、Cyt c6、Cyt f、P515、Scatt(散射信號)、Zea(玉米黃素)等活性的動態 LED 陣列差示吸收光譜儀 KLAS-100 也已研發成功,大大拓展了差示吸收技術在光合作用研究領域的應用。

除了利用上述幾種技術進行單獨測量外,從上世紀 80 年代后期,逐漸開始了兩種技術的同步測量,如同步測量調制葉綠素?zé)晒馀c CO2 氣體交換、同步測量調制葉綠素?zé)晒馀c光合放氧等。

隨著技術的進步,有越來越多的指標可以同步測量,而且即使是兩種指標的同步測量(如調制葉綠素?zé)晒馀c CO2 氣體交換),也可以有多種測量模式可供選擇。

德國 WALZ 公司擁有 CO2 氣體交換、調制葉綠素?zé)晒夂筒钍轿杖N核心技術。為了方便廣大科研工作者更深入的了解各種光合作用的同步測量技術,澤泉生態開放實驗室(Zealquest Laboratory for Ecological Research)總結出了一套 CO2 氣體交換與其它光合指標的同步測量解決方案,希望能為相關單位提供參考。



方案功能與設備




CO2 氣體交換與調制葉綠素?zé)晒?、差式吸收等技術的同步測量,有很多模式可供選擇。下面將根據技術難度從低到高的順序,分 5 方面進行介紹。



同步測量一:同步測量 CO2 氣體交換葉綠素?zé)晒?/span>

CO2氣體交換與葉綠素?zé)晒獾耐綔y量,主要有以下幾種模式:

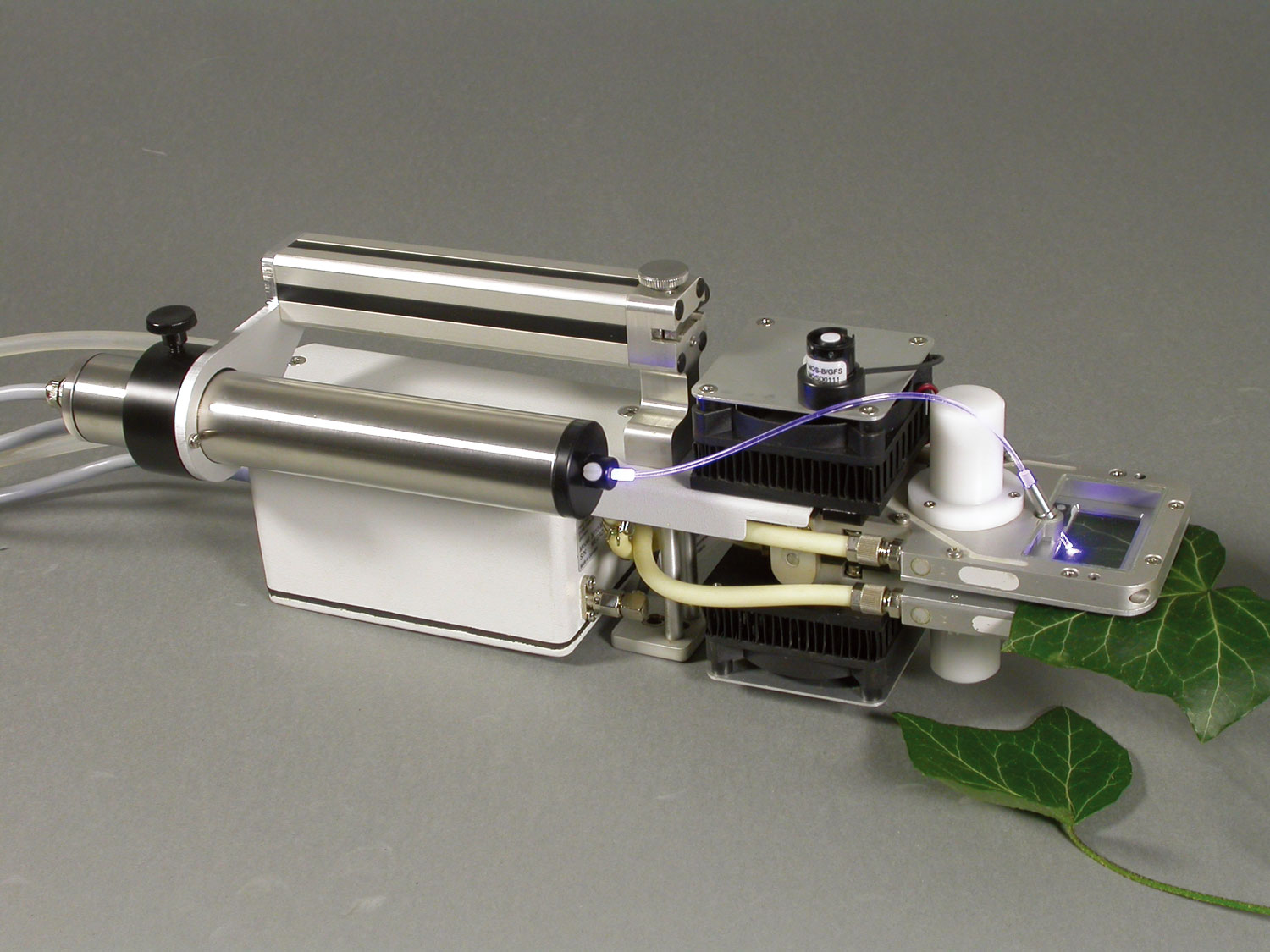

模式一GFS-3000/FL):便攜式光合儀 GFS-3000 連接熒光附件 3057-FL,在儀器提供的人工光下同步測量氣體交換與葉綠素?zé)晒狻?057-FL 不能單獨使用。
模式二GFS-3000/F):便攜式光合儀 GFS-3000 連接熒光附件 3050-F,在自然光下或人工光下同步測量氣體交換與葉綠素?zé)晒狻?050-F 不能單獨使用。



模式三GFS-3000/M):便攜式光合儀 GFS-3000 連接超便攜式調制熒光儀 MINI-PAM,在自然光下或人工光下同步測量氣體交換與葉綠素?zé)晒狻INI-PAM 可單獨使用。

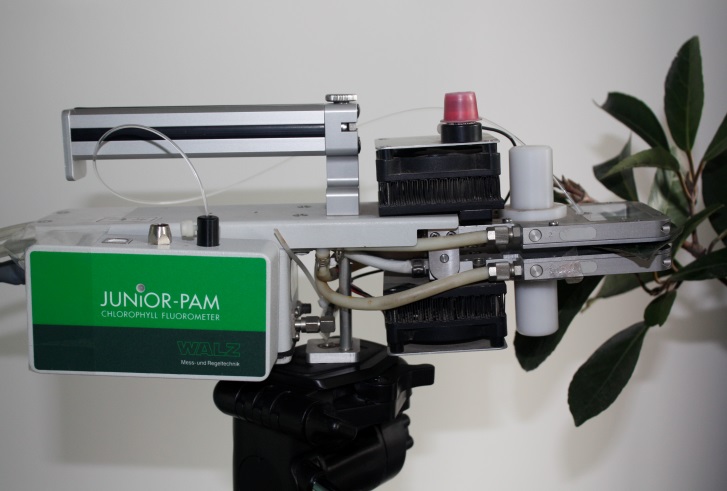

模式四GFS-3000/J):便攜式光合儀 GFS-3000 連接基礎型調制熒光儀 JUNIOR-PAM,在自然光下或人工光下同步測量氣體交換與葉綠素?zé)晒?。JUNIOR-PAM 可單獨使用。



上述 4 種模式可以根據需要靈活選擇,特別是模式三,既可同步測量,也可分開測量。由于光合儀比較沉重,在許多條件苛刻的場合就可以攜帶極便攜的 MINI-PAM 進行測量。



同步測量二:同步測量 CO2 氣體交換葉綠素?zé)晒獬上?/span>

CO2 氣體交換與葉綠素?zé)晒獬上竦耐綔y量,主要有一下幾種模式【技術文獻見“代表文獻”部分】。

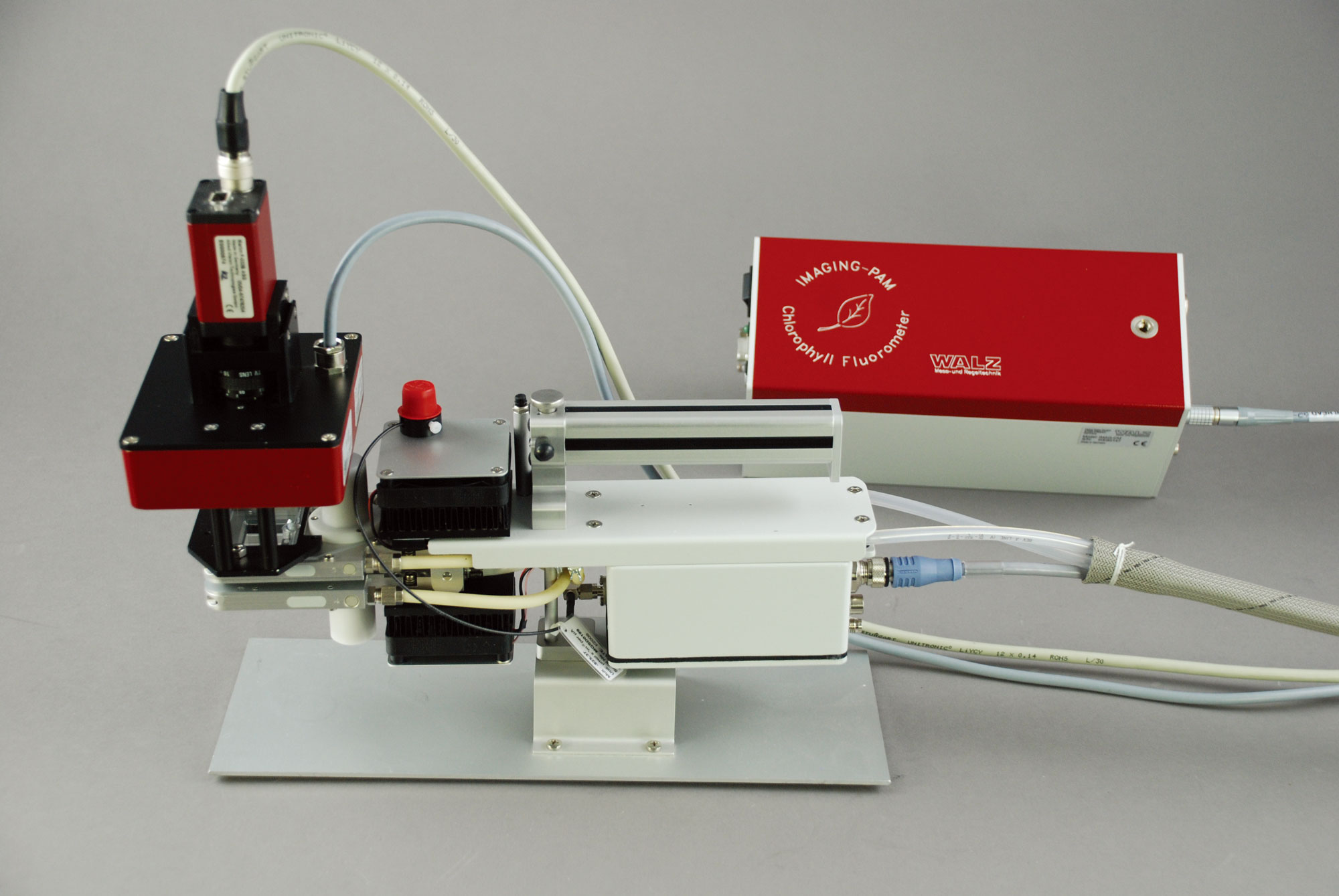

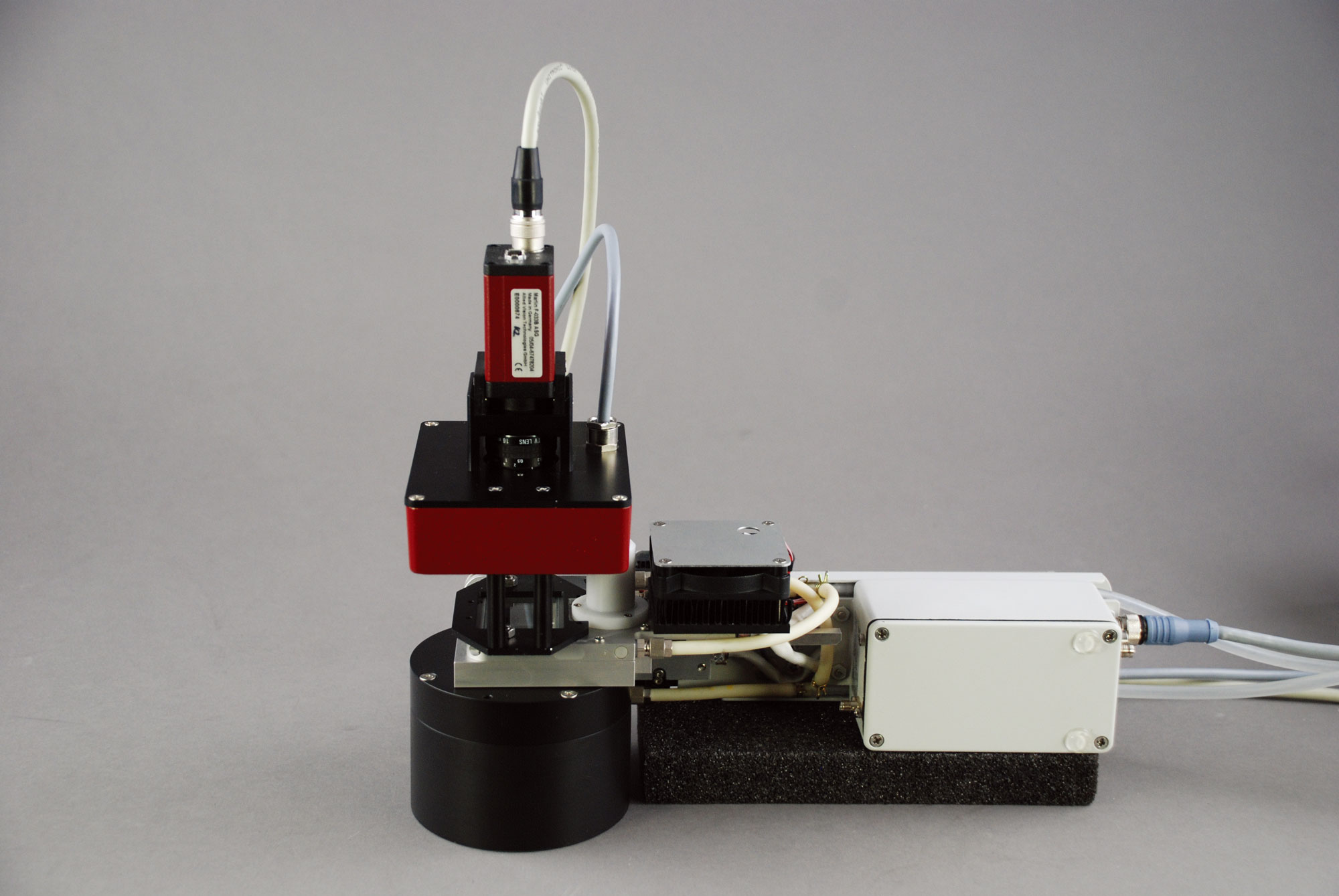

模式一:與 MINI-IMAGING-PAM 聯用

測量面積 2 x 3.2 cm


模式二:與 MAXI-IMAGING-PAM 聯用

測量面積 10 x 13 cm

GFS-3000/IM-MINI

連接標準測量葉室,適合大多數樣品測量。

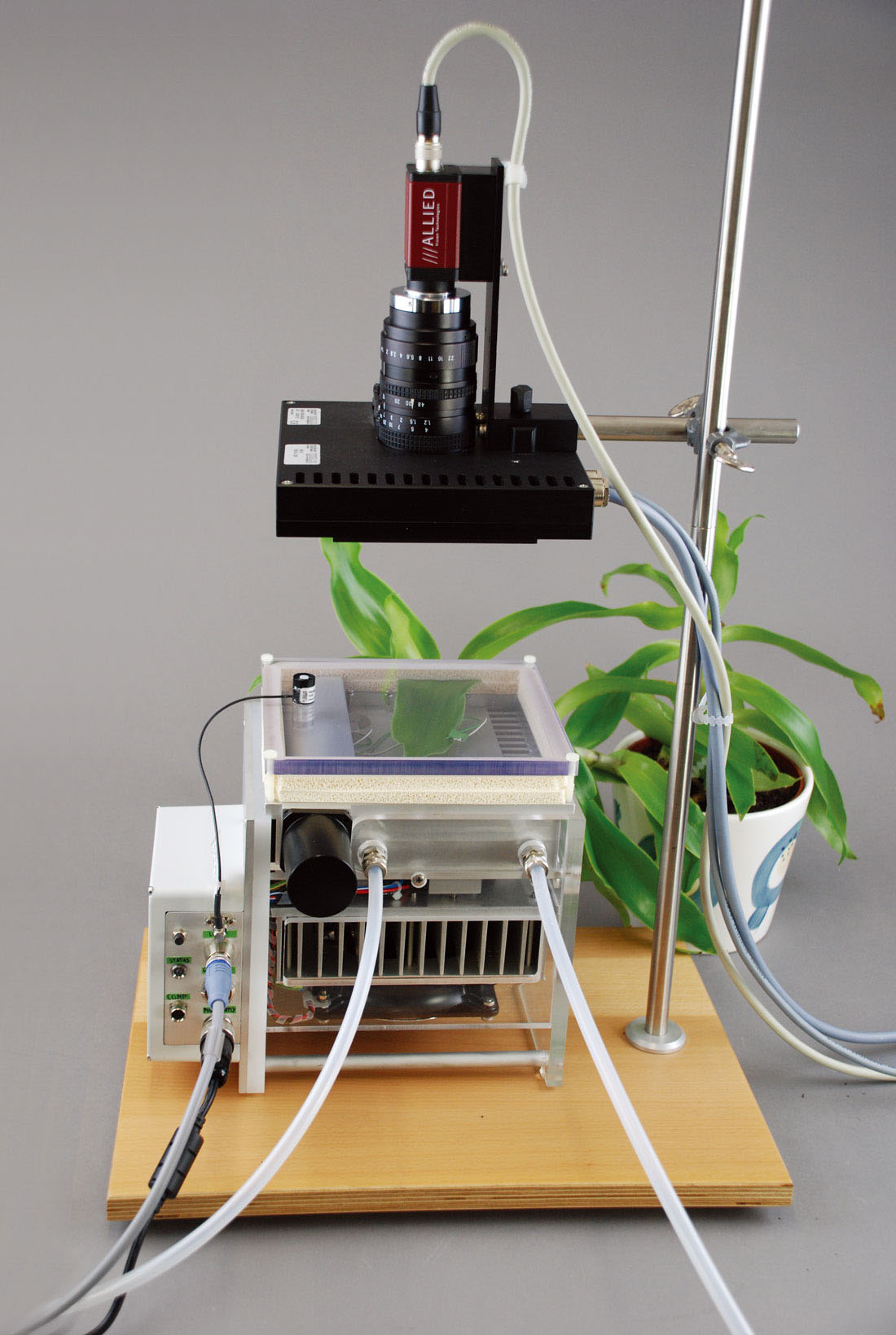

GFS-3000/IM-MINI-Arabidopsis

連接擬南芥整株葉室,適合小植株的整株測量。

GFS-3000/IM-MAXI

連接特制大葉室,適合大型葉片的測量。



由于 M 系列 IMAGING-PAM 可以共用一個主機分別連接多個測量面積不同的探頭(MAXI-,MINI-,MICROSCOPY-),而 GFS-3000 又有多種葉室可供選擇,這就極大豐富了同步測量 CO2 氣體交換與葉綠素?zé)晒獬上竦哪J健H绶謩e與 IMAGING-PAM 的 MAXI- 和 MINI- 探頭連接,就可在不同的測量面積上同步測量。另外,與擬南芥整株葉室結合,就可測量小植株的整株氣體交換和熒光成像。

GFS-3000 設計的一個重要特點就是,標準葉室、柱狀葉室、針葉/簇狀葉室、擬南芥整株葉室的上表面是相同的,都可以與 MINI-IMAGING-PAM 結合使用,更進一步擴大了同步測量的應用范圍。




同步測量三:同步測量 CO2 氣體交換、P700葉綠素?zé)晒?/span>

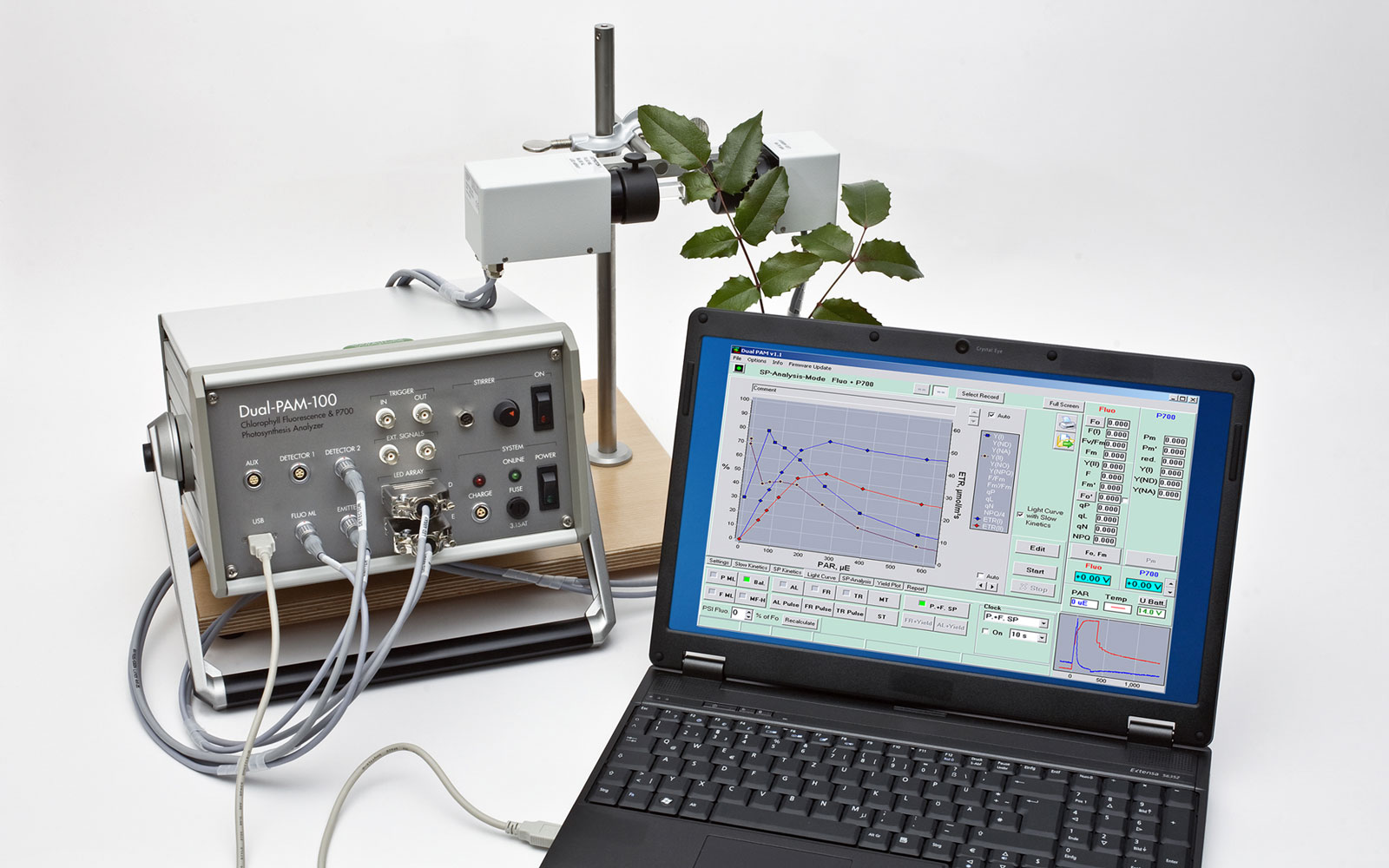

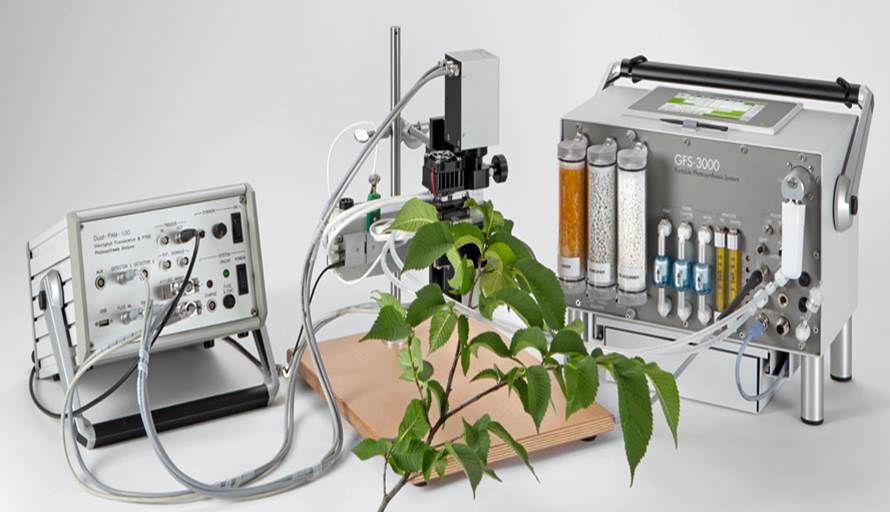

光合儀 GFS-3000 與 DUAL-PAM-100 測量系統聯用,完美實現了氣體交換、葉綠素?zé)晒馀c差式吸收同步測量。同步測量 CO2 氣體交換與 葉綠素?zé)晒夂蚉700 。



系統組成

DUAL-PAM-1003010-DUALGFS-3000

GFS-DUAL



主要功能



測量參數

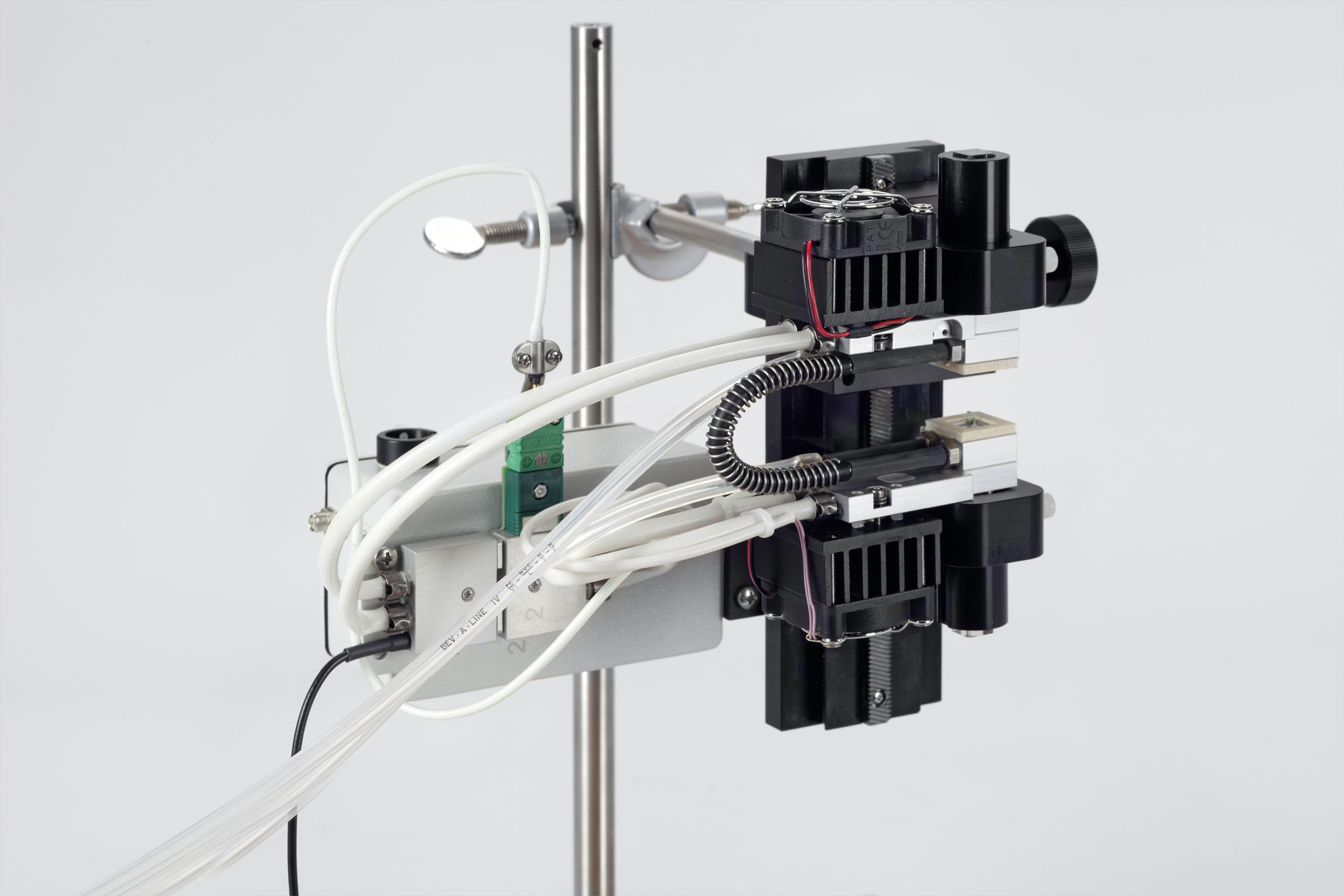

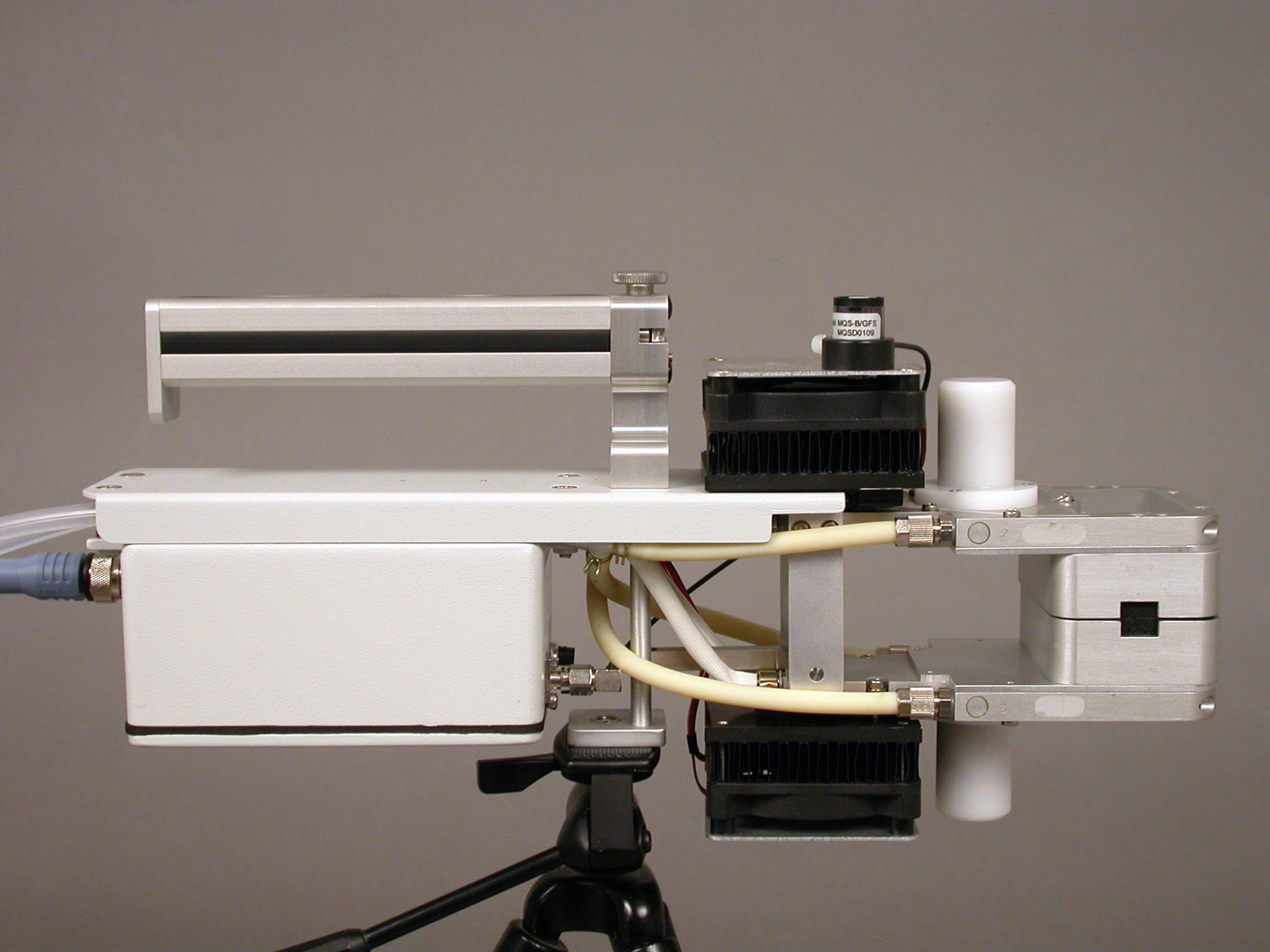

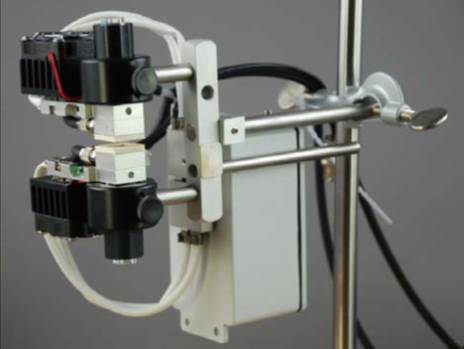

DUAL-PAM 氣體交換葉室——3010-DUAL

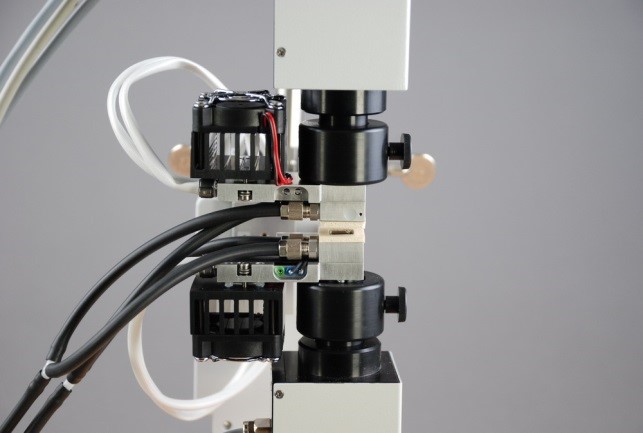

3010-DUAL3010-DUAL 與 DUAL-PAM-100 的測量頭連接



專為 DUAL-PAM-100 與 GFS-3000 的同步測量設計,由特制葉室(帶溫度和 PAR 傳感器)、風扇、導光桿、電子盒與支架構成。同步測量時,光源完全由 DUAL-PAM-100 的測量頭提供,氣體交換由 GFS-3000 的紅外分析器檢測,P700和葉綠素?zé)晒庥?DUAL-PAM-100 的檢測器測量。



需要注意的是,3010-DUAL 可以連接 DUAL-PAM-100 的 DUAL-DB 測量頭,但不能連接 DUAL-DR 測量頭。DUAL-DR 的光學單元太復雜,連接 3010-DUAL 容易損傷 DUAL-DR。



測量實例

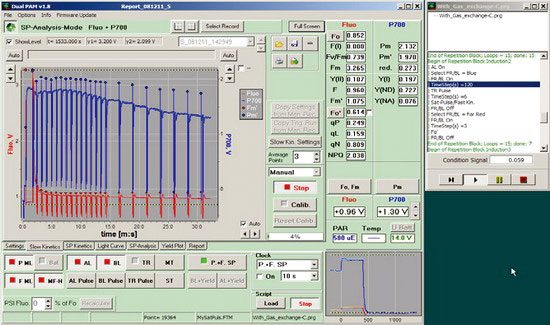

下面的兩個圖是以洋常春藤(Hedera helix)為材料,利用本系統同步測量的 P700、葉綠素?zé)晒夂蜌怏w交換的誘導曲線。

洋常春藤(Hedera helix)的 P700(藍色)葉綠素?zé)晒猓t色)的誘導曲線

洋常春藤(Hedera helix)的凈光合速率(紅色)氣孔導度(藍色)的誘導曲線

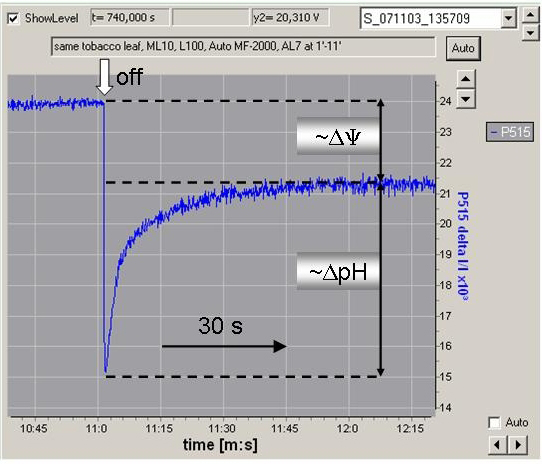

同步測量四:同步測量 CO2 氣體交換與跨膜質子動力勢、跨膜質子梯度(ΔpH) 、跨膜電位(ΔΨ)和玉米黃素(Zea)

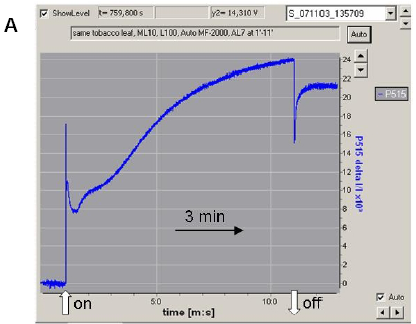

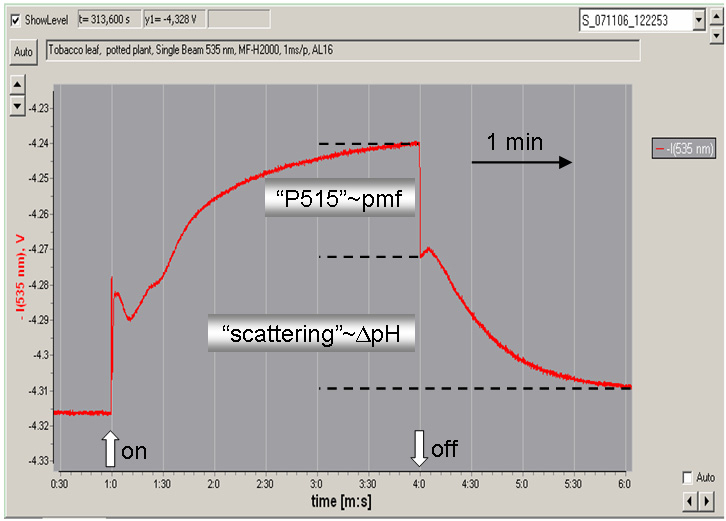

P515/535 模塊是 WALZ 公司為 DUAL-PAM-100 設計的測量模塊,可以直接連接 DUAL-PAM-100 的主機,測量 550-510 nm 的差式吸收以及 535 nm 波長的信號變化。P515/535 模塊可以測量光合器官的跨膜質子動力勢、跨膜電位(Δψ)、跨膜質子梯度(ΔpH)和玉米黃素(Zea)變化等內容。此外,該模塊還提供一種特殊的 “P515 Flux” 操作模式,可讓光化光以光-暗脈沖形式打開-關閉(1/1調制光/暗),原位測量活體樣品處于穩態的偶聯電子和質子的流動速率。

GFS-3000 通過專用氣體交換葉室 3010-DUAL 與 DUAL-PAM-100 以及 P515/535 模塊聯用后,做到了同步測量 CO2 氣體交換與跨膜質子動力勢、跨膜質子梯度(ΔpH) 、跨膜電位(ΔΨ)和玉米黃素(Zea)。由于 ΔpH 和 Zea 都與葉黃素循環密切相關,而葉黃素循環是植物光保護的重要調節機制,再結合氣體交換指標反映的 Calvin 循環狀況,就可以非常深入的對植物光保護調節機制進行研究。


DUAL-PAM-100 P515/535 與 GFS-3000 聯用



 同步測量五:同步測量 CO2 氣體交換C550、Cyt b559、Cyt b563、Cyt c556、Cyt c6、Cyt f、P515、Scatt(散射信號)、Zea(玉米黃素)



傳統的差式吸收技術每次只能測量一個組分的差式吸收變化,而光合機構特別復雜,很多組分是偶聯在一起發揮作用的,幾種組分分開測量的結果難以完美表征它們在偶聯的功能體下的實際作用機制。

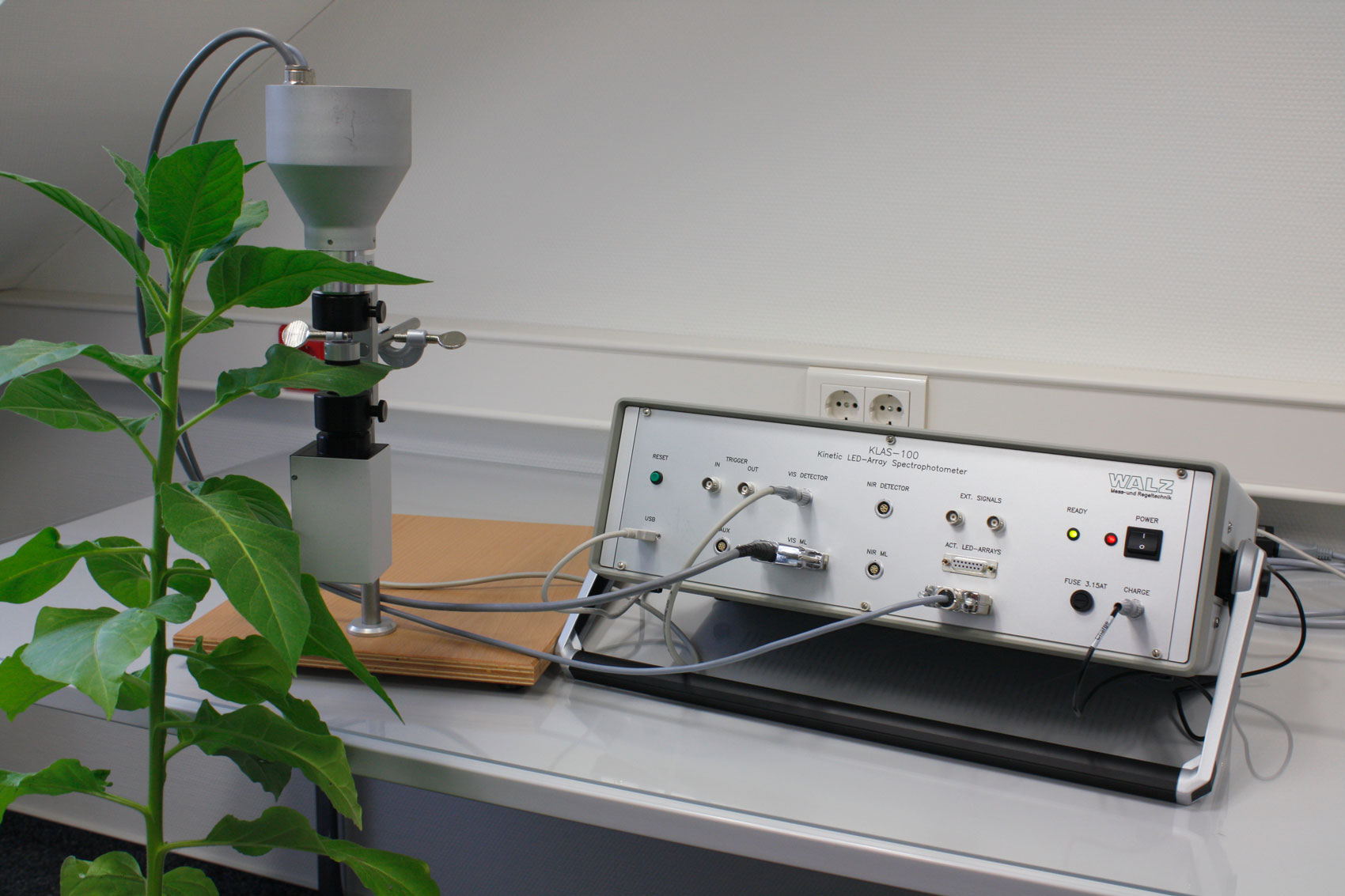

Schreiber 教授花費 20 年時間研制的動態 LED 陣列差式吸收光譜儀 KLAS-100 完美的解決了上述缺陷。它采用 500-570 nm的差示吸收光譜技術來同步測量光合膜上 C550、Cyt b559、Cyt b563、Cyt c556、Cyt c6、Cyt f、P515、Scatt(散射信號)、Zea(玉米黃素)等8種組分的氧化還原變化。

著名的 DUAL-PAM-100 測量系統只有兩個測量通道,而 KLAS-100 有 10 個測量通道。因此,1 臺 KLAS-100 相當于 5 臺 DUAL-PAM-100 的功能。

GFS-3000 通過 3010-DUAL 專用氣體交換葉室與 KLAS-100 聯用后,做到了同步測量 CO2 氣體交換與 C550、Cyt b559、Cyt b563、Cyt c556、Cyt c6、Cyt f、P515、Scatt(散射信號)、Zea(玉米黃素)。

這些測量指標結合在一起,可以進行非常復雜的、前人未做過的深入研究。KLAS-100 是剛剛發展成熟的一種技術,在著名的《Plant Physiology》上發表了兩篇文獻。



KLAS-100



同步測量技術選購指南

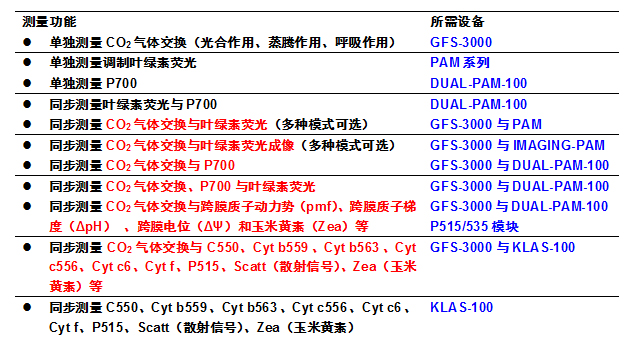

利用 GFS-3000 與其它技術(調制葉綠素?zé)晒?、差式吸收)的?lián)用,可以實現多種光合指標的同步測量,利用無損、原位、活體的測量進行非常復雜、深入的機理性研究。下表是實現這些測量功能的選購指南:

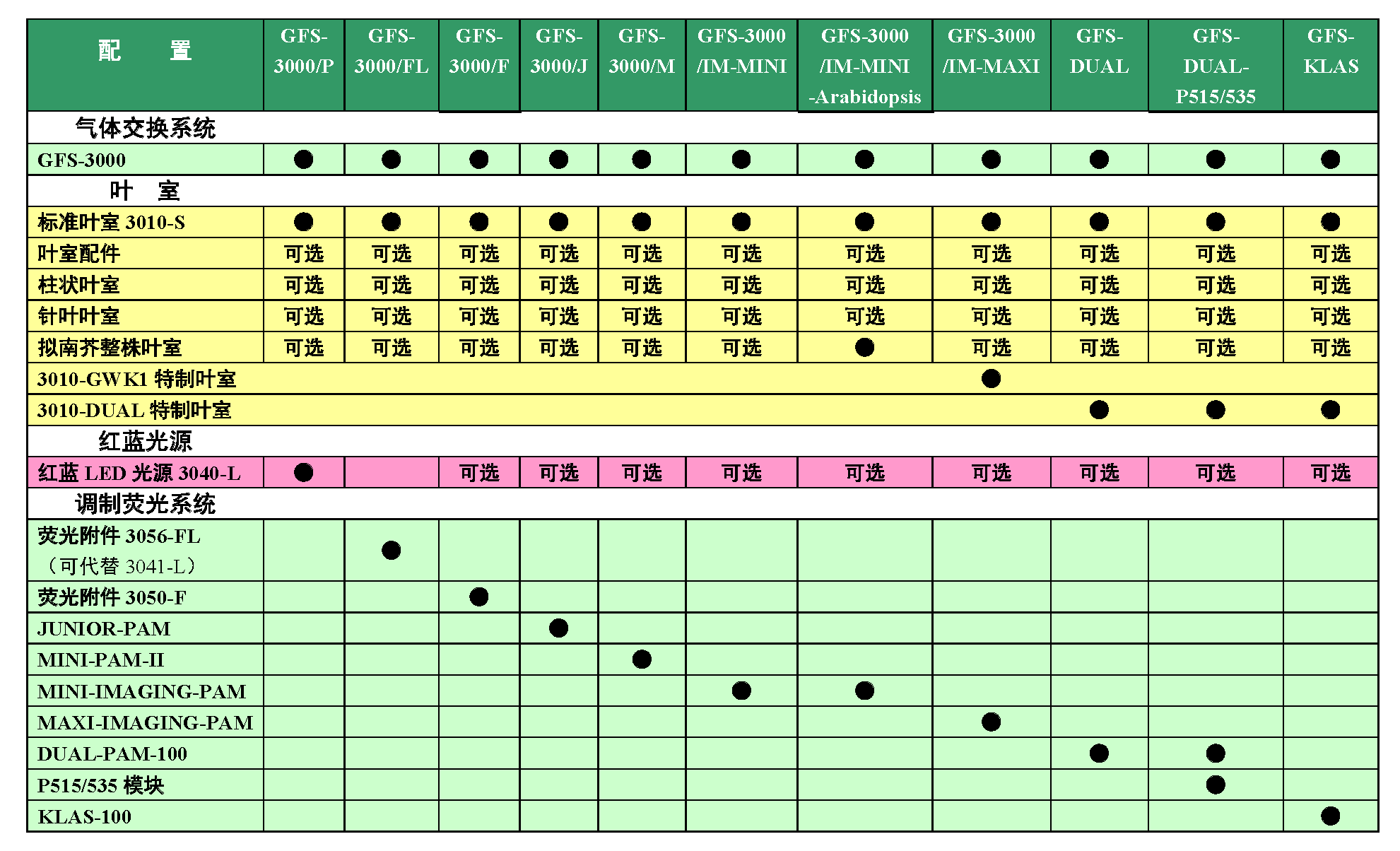

201610網站上傳材料 便攜式光合熒光測量系統GFS-3000 12.png



產地:德國 WALZ


代表文獻

數據來源:光合作用文獻 Endnote 數據庫

原始數據來源:Google Scholar

Grinberg, M. A., et al. (2021). "Effect of chronic β-radiation on long-distance electrical signals in wheat and their role in adaptation to heat stress." Environmental and Experimental Botany 184: 104378.

Ifuku, K., et al. (2020). "Editorial: O2 and ROS Metabolisms in Photosynthetic Organisms." Front Plant Sci 11: 618550.

Khlopkov, A., et al. (2021). "Participation of calcium ions in induction of respiratory response caused by variation potential in pea seedlings." Plant Signal Behav: 1869415.

Turcios, A. E., et al. (2021). "Potassium, an important element to improve water use efficiency and growth parameters in quinoa (Chenopodium quinoa) under saline conditions." Journal of Agronomy and Crop Science n/a(n/a).

Basso, L., et al. (2020). "Collaboration between NDH and KEA3 Allows Maximally Efficient Photosynthesis after a Long Dark Adaptation." Plant Physiology 184(4): 2078-2090.

Cui, Y.-N., et al. (2020). "Chloride is beneficial for growth of the xerophyte Pugionium cornutum by enhancing osmotic adjustment capacity under salt and drought stresses." Journal of Experimental Botany 71(14): 4215-4231.

Dayer, S., et al. (2020). "The sequence and thresholds of leaf hydraulic traits underlying grapevine varietal differences in drought tolerance." Journal of Experimental Botany.

Du, B., et al. (2020). "Physiological responses of date palm (Phoenix dactylifera) seedlings to seawater and flooding." New Phytologist n/a(n/a).

Grieco, M., et al. (2020). "Adjustment of photosynthetic activity to drought and fluctuating light in wheat." Plant, Cell & Environment 43(6): 1484-1500.

Guo, H., et al. (2020). "Sodium chloride facilitates the secretohalophyte Atriplex canescens adaptation to drought stress." Plant Physiol Biochem 150: 99-108.

Kimura, H., et al. (2020). "Improved stomatal opening enhances photosynthetic rate and biomass production in fluctuating light." Journal of Experimental Botany 71(7): 2339-2350.

Lamarque, L. J., et al. (2020). "Over-accumulation of abscisic acid in transgenic tomato plants increases the risk of hydraulic failure." Plant, Cell & Environment 43(3): 548-562.

Liu, L., et al. (2020). "Exogenous allantoin improves the salt tolerance of sugar beet by increasing putrescine metabolism and antioxidant activities." Plant Physiology and Biochemistry 154: 699-713.

López-Calcagno, P. E., et al. (2020). "Stimulating photosynthetic processes increases productivity and water-use efficiency in the field." Nature Plants 6(8): 1054-1063.

Lu, J., et al. (2020). "Cyclic electron flow protects photosystem I donor side under low night temperature in tomato." Environmental and Experimental Botany: 104151.

Mantoan, L. P. B., et al. (2020). "Rapid dehydration induces long-term water deficit memory in sorghum seedlings: advantages and consequences." Environmental and Experimental Botany 180: 104252.

Perera-Castro, A. V., et al. (2020). "Photosynthesis on the edge: photoinhibition, desiccation and freezing tolerance of Antarctic bryophytes." Photosynthesis Research.

Salmon, Y., et al. (2020). "Leaf carbon and water status control stomatal and nonstomatal limitations of photosynthesis in trees." New Phytologist 226(3): 690-703.

Swift, T. A., et al. (2020). "Photosynthesis and crop productivity are enhanced by glucose-functionalized carbon dots." New Phytologist n/a(n/a).

Tazoe, Y., et al. (2020). "Overproduction of PGR5 enhances the electron sink downstream of photosystem I in a C4 plant, Flaveria bidentis." Plant Journal n/a(n/a).

Tsamir-Rimon, M., et al. (2020). "Rapid starch degradation in the wood of olive trees under heat and drought is permitted by three stress-specific beta amylases." New Phytologist n/a(n/a).

Yamori, W., et al. (2020). "Increased stomatal conductance induces rapid changes to photosynthetic rate in response to naturally fluctuating light conditions in rice." Plant, Cell Environmental.

Zhang, J., et al. (2020). "Arabidopsis thaliana branching enzyme 1 is essential for amylopectin biosynthesis and cesium tolerance." Journal of Plant Physiology 252: 153208.

Zhang, L., et al. (2020). "Drought activates MYB41 orthologs and induces suberization of grapevine fine roots." Plant Direct 4(11): e00278.
