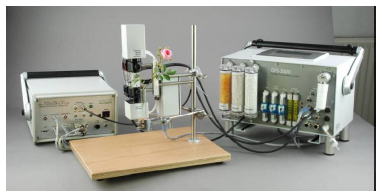

光合儀GFS-3000與雙通道熒光儀DUAL-PAM-100聯用，做到了同步測量光合作用暗反應氣體交換和光反應葉綠素?zé)晒馀cP700差式吸收，此外還可以擴展測量跨膜質子梯度ΔpH和跨膜電位ΔΨ。

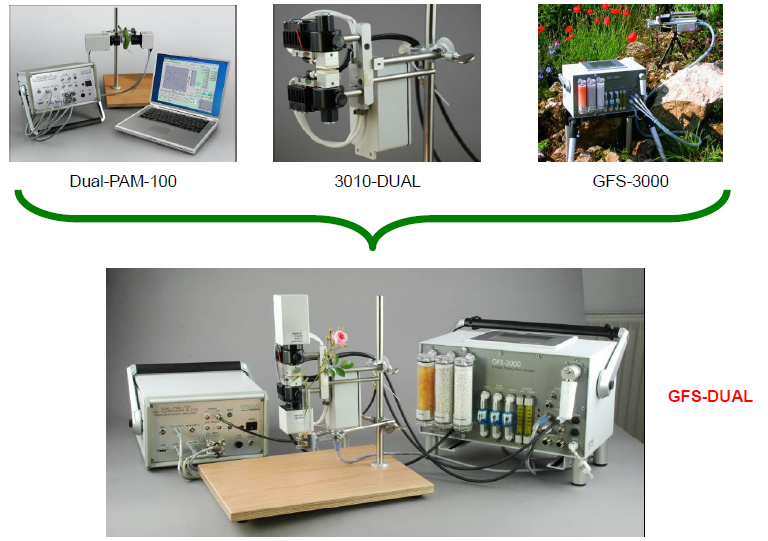

系統組成

主要功能

l  同步測量P700、葉綠素?zé)晒馀c氣體交換

l  同步測量P700、葉綠素?zé)晒馀c氣體交換的暗-光誘導曲線

l  同步測量P700、葉綠素?zé)晒馀c氣體交換的光響應曲線和CO₂響應曲線

l  典型的氣體交換測量，如光合作用、蒸騰作用、呼吸作用

l  典型的葉綠素?zé)晒鉁y(cè)量，如誘導曲線、快速光曲線、淬滅分析、暗馳豫等

l  典型的P700曲線測量

l  葉綠素?zé)晒馀cP700的快速誘導動力學等

l  編程進行復雜的同步或獨立測量

測量參數

PS II參數：Fo, Fm, F, Fm’, Fv/Fm, Y(II)=△F/Fm’, Fo’, qP, qL, qN, NPQ, Y(NPQ), Y(NO)和ETR(II)等

PS I參數：P700, Pm, Pm’, P700ox, Y(I), Y(ND), Y(NA)和ETR(I)等

氣體交換參數：參比室和樣品室的CO₂絕對值（CO₂abs，CO₂sam），參比室和樣品室的H₂O絕對值（H₂Oabs，H₂Osam），流速（gas flow），環境氣壓（Pamb），葉室溫度（Tcuv），葉片溫度（Tleaf），環境溫度（Tamb），環境PAR（PARamb），葉室內葉片正面PAR（PARtop），葉室內葉片背面PAR（PARbot），葉室相對濕度（rH），蒸騰速率（E），水氣壓飽和虧（VPD），葉片氣孔導度（GH₂O），凈光合速率（A），胞間CO₂濃度（Ci），環境CO₂濃度（Ca），植物水分利用效率，CO₂響應曲線，光響應曲線等

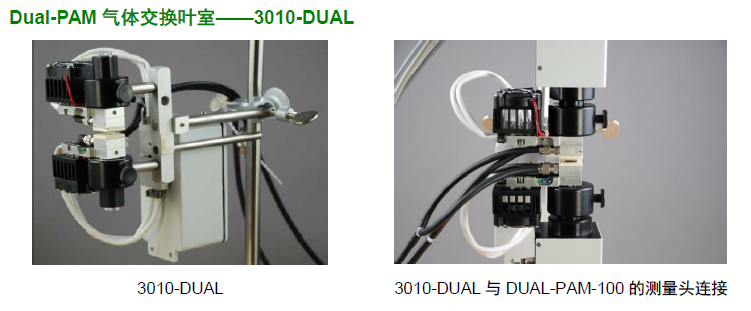

專為DUAL-PAM-100與GFS-3000的同步測量設計，由特制葉室（帶溫度和PAR傳感器）、風扇、導光桿、電子盒與支架構成。同步測量時，光源由DUAL-PAM-100的測量頭提供，氣體交換由GFS-3000的紅外分析器檢測，P700和葉綠素?zé)晒庥蒁UAL-PAM-100的檢測器測量。

 需要注意的是，3010-DUAL可以連接DUAL-PAM-100的DUAL-DB測量頭，但不能連接DUAL-DR測量頭。DUAL-DR的光學單元太復雜，連接3010-DUAL容易損傷DUAL-DR。

測量實例

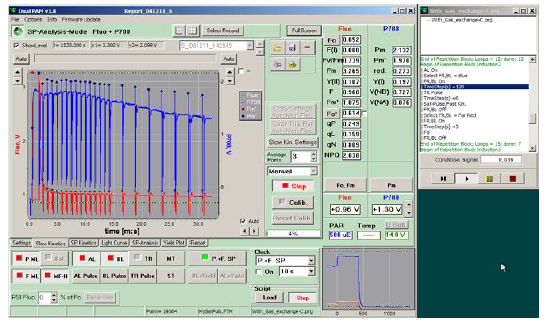

下面的兩個圖是以洋常春藤（Hedera helix）為材料，利用本系統同步測量的P700、葉綠素?zé)晒夂蜌怏w交換的誘導曲線。

洋常春藤（Hedera helix）的P700（藍色）和葉綠素?zé)晒猓t色）的誘導曲線

洋常春藤（Hedera helix）的凈光合速率（紅色）和氣孔導度（藍色）的誘導曲線

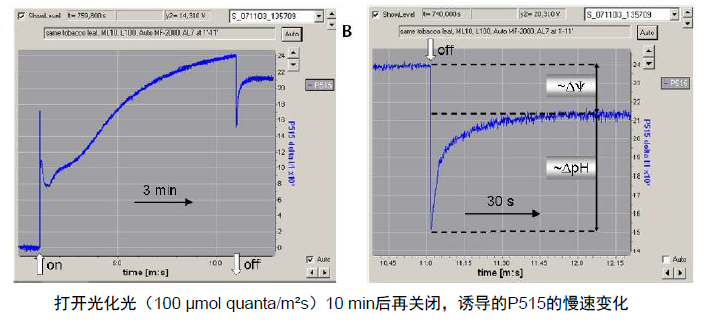

同步測量CO₂氣體交換與跨膜質子動力勢（pmf）、跨膜質子梯度（ΔpH） 、跨膜電位（ΔΨ）和玉米黃素（Zea）

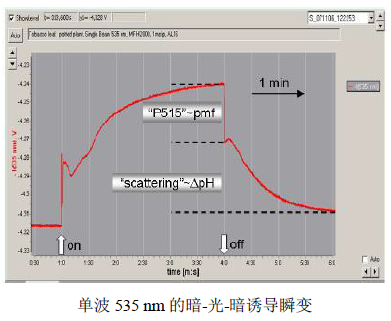

P515/535模塊是WALZ公司為DUAL-PAM-100設計的測量模塊，可以直接連接DUAL-PAM-100的主機，測量550-510 nm的差式吸收以及535 nm波長的信號變化。P515/535模塊可以測量光合器官的跨膜質子動力勢（pmf）、跨膜電位（Δψ）、跨膜質子梯度（ΔpH）和玉米黃素（Zea）變化等內容。此外，該模塊還提供一種特殊的“P515 Flux”操作模式，可讓光化光以光-暗脈沖形式打開-關閉（1/1調制光/暗），原位測量活體樣品處于穩態的偶聯電子和質子的流動速率。

GFS-3000通過專用氣體交換葉室3010-DUAL與DUAL-PAM-100以及P515/535模塊聯用后，完美的做到了同步測量CO₂氣體交換與跨膜質子動力勢（pmf）、跨膜質子梯度（ΔpH） 、跨膜電位（ΔΨ）和玉米黃素（Zea）。由于ΔpH和Zea都與葉黃素循環密切相關，而葉黃素循環是植物光保護的重要調節機制，再結合氣體交換指標反映的Calvin循環狀況，就可以非常深入的對植物光保護調節機制進行研究。
