Epex系列空氣負氧離子監測系統可用于測量空氣本底值及各種空氣離子發生器所產生的各種正、負極性的大、中、小離子。具有測量準確、靈敏度高、環境適應能力強，能長期在野外不間斷工作的特點。本機器基于“Gerdien Tube”空氣離子收集器原理設計，鍍金離子收集筒，離子電荷轉化效率高，工作穩定、可靠；電路采用了先進的放大器，靈敏度高，穩定性好，使用3.5寸液晶顯示器，顯示內容豐富。儀器外殼用金屬鋁氧化，美觀大方、輕便，十分適宜于野外測試項目使用。該儀器按國際通行技術規范進行標定, 各項技術指標均達到國際先進水平。

設備采用無線4G傳輸，無須布傳；設備可配置GPS定位功能，上傳經緯度及海拔數據；當配置有GPS功能時，設備可自動校時。電源可采用自身電池供電或220V市電供電，為野外測試提供了便利。設計輕便美觀，便于攜帶，是移動測試的良好解決方案

1.1設備特點

l  內置先進的放大電路及濾波技術，可高靈敏、穩定、準確地探測負離子數量及變化。

l  先進的累計誤差消除技術，可自動排除長時間運行的累計誤差，從而提高測量精度與穩定性。

l  “GerdienTube”空氣收集器先天具有優良的電磁屏蔽功能，能較好地克服靜電對測量的不利影響。

l  設備機構設計合理，可保證在環境惡劣情況下工作。

l  超強抗潮能力，內置除濕裝置，系統根據溫度、濕度情況自動進行加熱，有效防止結霜結露。

l  大容量TF卡存儲，可存儲若干年的數據。

l  4G無線通信功能，管理人員可在全國任何一處遠程獲取前端設備所保存的數據以及對設備的運行情況進行監控。

l  無人值守工作，只需提供電源，將自動上報數據。

l  內置大容量鋰電池，可滿足野外至少6小時工作。

l  可通過U盤直接拷貝觀測數據。

1.2便攜式設備控制面板說明

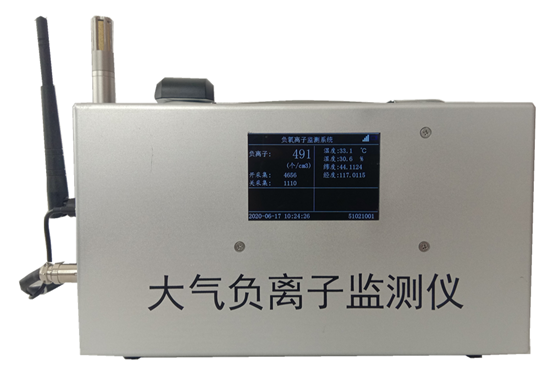

1.2.1設備正面說明

    設備正面整體圖如下：

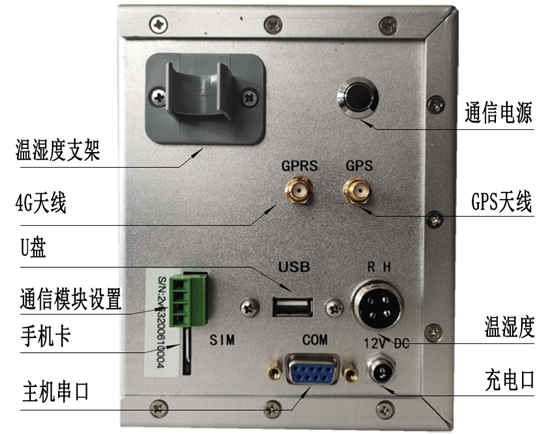

1.2.2設備左面說明

設備左面圖如下：

1、通訊電源按鈕：按下按鈕，設備自帶的4G模塊通電，無線開始上傳數據。

設置主板參數時，松開此按鈕，否則設置不成功。

2、GPS天線：GPS+北斗雙模定位。設備顯示屏顯示當前地點的經緯度和海波高度。使用此功能需按下通訊電源按鈕。當松開通訊電源按鈕，顯示以命令方式設置主板的經緯度。

3、溫濕度接口：如果要測量溫濕度數據，開機前請先插入溫濕度傳感器。

4、充電口：使用充電器給自帶鋰電池充電。

5、溫濕度支架：固定溫濕度傳感器。

6、4G天線：膠棒天線。

7、U盤：在上電狀態，插入U盤，設備檢測到有U盤接入，自動把設備自帶的TF卡里的數據拷貝到U盤。

8、通訊模塊設置：設置4G模塊參數。

9、SIM卡：設備支持3網4G手機卡。面對設備顯示屏，手機卡缺口朝外、朝下插入卡槽。

10、RS232串口：用于和電腦連接導出數據、設置或讀取參數的接口。配套串口線在開機前連接到電腦。

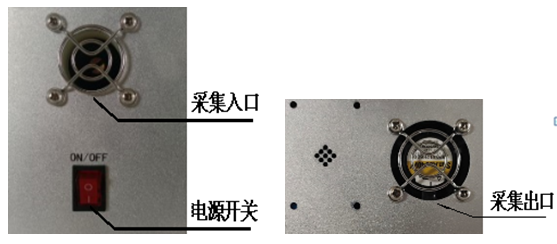

1.2.3設備右面說明

設備右面圖片如下：

1、采集入口：設備采集空氣的入口，注意不要有異物遮擋。

2、電源開關：“o”為關閉狀態，“—”為開啟狀態。

1.2.4設備后面說明

采集器出口：設備采集空氣的出口。

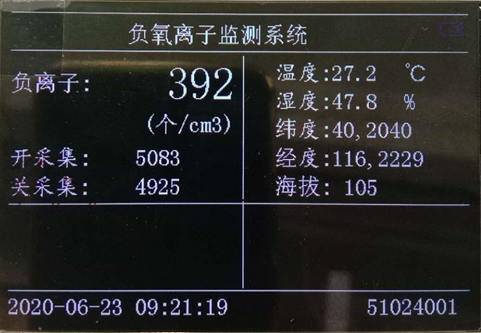

1.2.5設備液晶屏顯示內容

液晶屏顯示負離子、溫度、濕度，其中負離子是一分鐘更新一次。當接上GPS/BD衛星定位天線，經、緯度、海拔隨地理位置的不同而變化，記錄其觀測軌跡。最下一行顯示時間，有衛星定位時，其時間精準到和北京時間同步。最右下角顯示設備獨有的ID號。

1.3設備配件

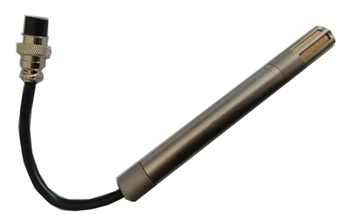

1.3.1溫濕度傳感器

溫濕度傳感器采用鋁合金外殼，在斷電情況下，航空頭插入設備的航空座，傳感器壓入固定架。

1.   電源電壓5--12V，電流小于40毫安。

2.   溫度測量范圍 -40℃--120℃

3.   相對濕度測量范圍 0%--100%

4.   溫度測量精度±0.1℃（溫度 20℃--80℃）

5.   濕度測量精度 ±1.5%

6. 輸出信號：RS485

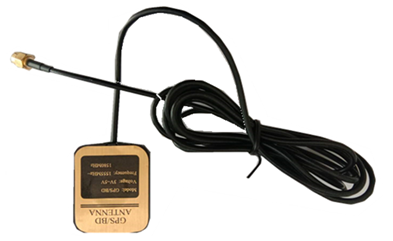

1.3.2 GPS/BD天線

GPS/BD衛星定位天線，接收GPS和北頭衛星。設備接收到衛星定位信息時，顯示屏經緯度、海拔數據隨地理位置的變動而更新，定位信息上傳到服務器。

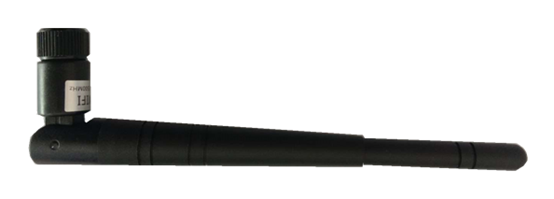

1.3.3棒狀4G天線

1.   頻率范圍 ：698-960/1710-2700MHz/3300-3800MHZ

2.   增益：6DB

3.   輸入阻抗：50Ω

4.   極化方式：垂直

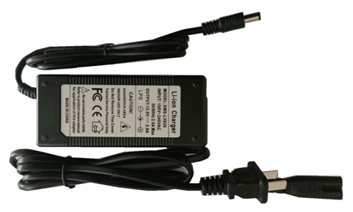

1.3.4充電器

輸入：100-240VAC  50/60Hz       輸出：12.6V,2.0A

1.3.5串口線

直通串口線，在斷電情況下連接設備與計算機。通過計算機軟件可設置設備參數或接收設備數據。

1.4便攜式負離子參數表
