| 專注于水生生境調查評估與制圖 | |||||||||
| MX為全球水生生境調查和水生態研究領域的客戶提供水聲學調查解決方案。它采用一體化設計，比普通的回聲探測儀更為輕巧和便攜，它將多種功能進行集成，內置差分GPS傳感器，可以同時滿足沉水植被調查、底質分類、水深測量三種功能。BioSonics Visual Habitat數據處理軟件可以幫助用戶一鍵下載地圖，通過分析，調查區域的航跡、水深、沉水植被、底質類型的結果都可以清晰地在地圖上標示出來，并可以通過插值法生成分布圖。同時，分析導出的數據可以支持導入ArcGIS等軟件進行高級制圖。 | |||||||||
| 功能 |  | ||||||||
l 沉水植被調查與評估——空間分布、覆蓋度、冠層高度 l 水體底質分類——測量沙子、軟泥、巖石的分布 l 水深測量、水底繪圖 l 一鍵下載地圖并生成分布圖 | |||||||||
| 技術指標 |  | ||||||||
l l 電源需求：12-18V 直流電或85-264V交流電 l 發射聲源水平：213dB re 1uPa l 脈沖長度：0.4ms l 發射頻率：5Hz l 距離分辨率：1.7cm l 精度：1.7cm±深度的0.2% l 探測深度：0-100m l 儀器操作溫度：0-50℃ | |||||||||
| 尺寸及重量 | |||||||||
l 主機：37cm×26cm×15cm，5.4kg l 換能器：8.4cm（高）×4.3cm（直徑），1.36kg | |||||||||
| 換能器 | |||||||||
l 單頻率——200kHz l 波束角度：8.5-9°，錐形 l 高強度不銹鋼外殼 | |||||||||
| BioSonics Visual Habitat數據分析軟件 | |||||||||
BioSonics Visual Habitat是完整的分析工具套裝，它的分析功能包括： l 沉水植被（SAV）——空間分布、冠蓋高度、百分比覆蓋度 l 水深測量——繪制出高精度地圖和深度圖 l 水體底質分類——描繪巖石、沙子、軟泥等不同類型底質的分布 l 快速?gòu)腉oogle、Bing、Open Street等地圖服務器調用并下載地圖 l 輸出文件格式為CSV（數據表格）或KML（圖形） l 快速產生目標物體的分布圖，顯示航跡斷面以及水深、底質類型和沉水植被的分布 | |||||||||

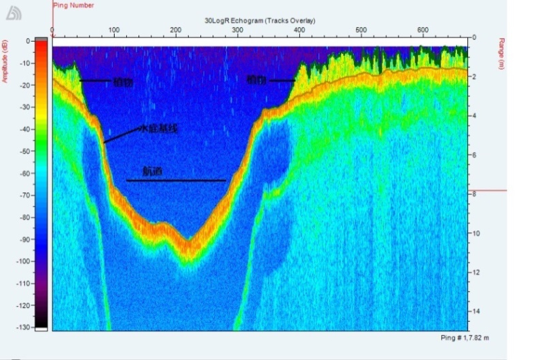

| 一個調查斷面的彩色回波圖，圖上顯示了水深、植物分布、水下地形等信息。 |  | ||||||||

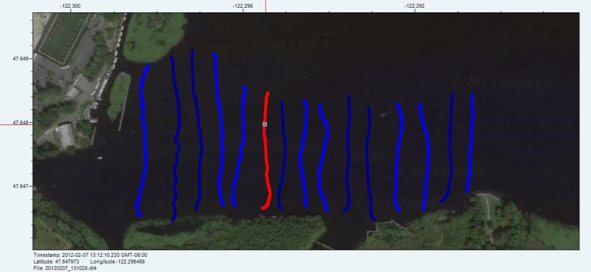

| 航跡圖，根據內置的DGPS傳感器所測的坐標位置繪制而成，可以加載用戶自己的地圖，也可以方便地一鍵下載第三方地圖，如Google、Bing、Open Street等。 |  | ||||||||

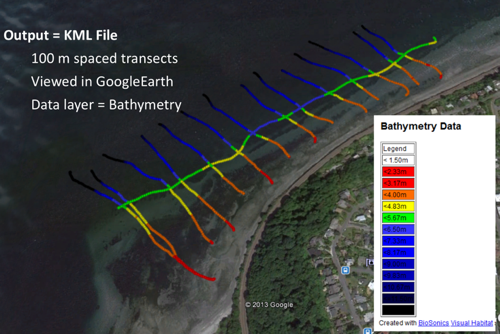

| 水深繪圖，可以將調查斷面的水深繪制在地圖上。不同的顏色代表不同的水深，用戶可以定義自己喜好的顏色來代表水深。 |  | ||||||||
| 沉水植被繪圖，可以將調查斷面的植物高度和覆蓋度分布繪制在地圖上。用戶自定義顏色和梯度來代表植物高度和覆蓋度。左圖中所有斷面中間部分都為白色，代表無植被分布。 |  | ||||||||

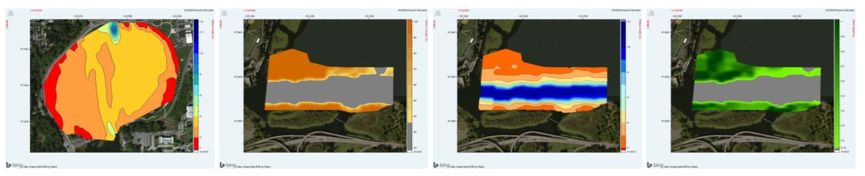

| BioSonics Visual Habitat軟件可以使用三線性插值法、反距離加權插值法和普通克里格插值法來生成二維分布圖，可自動計算柵格化統計結果：面積，水域體積，最大/最小/平均水深等。 |  | ||||||||

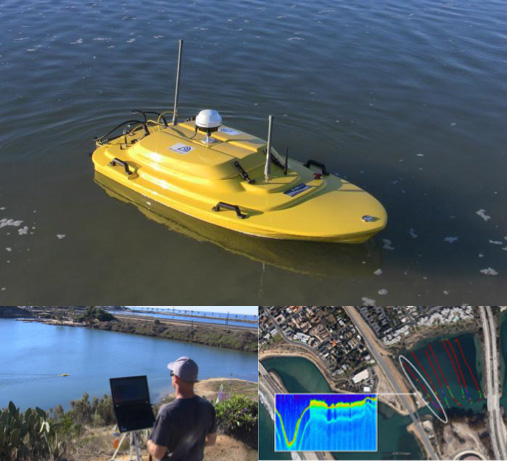

MX回聲探測儀與遙控?zé)o人船聯用 |  | ||||||||
| Z-Boat 1800MX水體調查系統由OCEANSCIENCE和BioSonics公司共同開發，采用OCEANSCIENCE公司的無線遙控拖船作為移動平臺和數據傳輸平臺，采用BioSonics公司的MX回聲探測儀作為數據采集主體，使用200KHz的超聲波回聲探測儀采集水體的聲學信號，形成彩色回波圖，用于水體地形測量、底質分類調查、水深測量和沉水植物調查。Z-Boat1800為超小型的調查船，方便攜帶，可無線遙控。尤其適合在無法租用船只的偏遠地區和無法行船的淺水中使用。 | |||||||||
| 產地：美國BioSonics | |||||||||
