在水果行業中，成熟度是評估水果品質的重要指標，可用于確定采收、運輸、銷售等的最佳時間。部分水果可通過表皮顏色判斷成熟度，如香蕉等；牛油果、獼猴桃等水果則需要采用破壞性測量才能確定。為了給出解決方案，我們驗證了高光譜成像和深度神經網絡是否能夠預測水果的成熟程度。通過這項工作，我們提供了一個高光譜數據集，并在此基礎上測試了不同的模型，從而展示了小型神經網絡的優勢。在前人研究中，Pinto等人[1]和Olarewaju等人[2]利用高光譜成像來確定牛油果的成熟程度，Zhu等人[3]利用高光譜數據預測獼猴桃的硬度和可溶性固形物含量，這些研究都是基于經典的機器學習算法進行的。Mollazade等人[4]展示了一個簡單的神經網絡對番茄含水量的預測能力，Gao等人[5]利用高光譜成像和預訓練的AlexNet（一種深度卷積神經網絡）可以預測草莓的成熟狀態，這些研究則是基于深度學習神經網絡的。本文作者使用了更廣泛的模型，記錄了更大的數據集，分析了測量水果成熟度是否需要高光譜數據，或者純彩色圖像就足夠。
高光譜成像 (HSI) 技術是近年來日益流行的一種非破壞性測量技術，該技術基于高光譜相機獲取的光譜數據，其典型光譜范圍可從紫外到近紅外（表1），與標準RGB圖像相比，高光譜圖像有更多的通道，通常超過100個，可通過波長范圍揭示更多被檢測物質的不同化學性質。
表1 高光譜相機的典型波長范圍
類型 | 紫外線(UV) | 可見(VIS) | 近紅外(NIR) |
波長 | 100-380nm | 380-740nm | 740-2500nm |

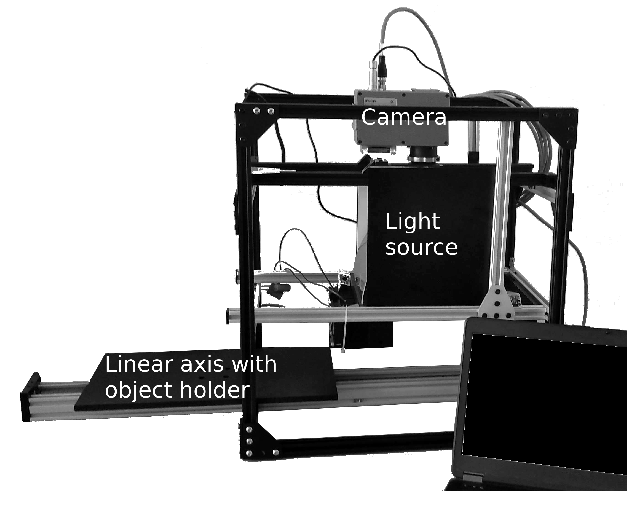

本文的高光譜圖像獲取系統由3個部分組成（圖1），第一個組件是物體支架，由高光譜相機線掃描工作模式所必需的直線驅動器組成。第二個組件是光源。對于高光譜成像來說，足夠明亮和均勻的光源是必不可少的。鹵素?zé)艉蚅ED燈組合使用，以覆蓋更廣泛的光譜。此外，使用聚四氟乙烯曲率反射器來產生漫反射光。最后一個組件是相機，本研究使用了兩款高光譜相機（Specm FX 10和INNO-SPEC Redeye 1.7），以便更好地驗證結果，并覆蓋不同的波長范圍。Specm FX 10有224個通道，光譜范圍400-1000 nm；INNO-SPEC Redeye 1.7有252個通道，光譜范圍950-1700nm。使用折射計測量可溶性固形物的含量，使用硬度計測量穿透阻力以確定果肉的硬度。試驗收集了1038份牛油果和1522份獼猴桃的數據，它涵蓋了兩種水果從未熟到過熟的成熟過程，高光譜數據集可通過https://github.com/cogsys-tuebingen/deephs fruit獲得。圖1 高光譜圖像獲取系統：帶有物體支架的直線驅動器、光源和相機。獲得高光譜圖像后，首先采用簡單的基于像素的神經網絡剔除背景，并訓練它來區分背景和水果，然后將水果分為3類進行研究，即未熟、成熟、過熟，將硬度、甜度和整體成熟度作為研究指標，建立一個小的光譜卷積神經網絡，專門用于成熟果實的應用。本文構建了高光譜卷積神經網絡（Hyperspectral Convolutional Neural Network，HS-CNN）水果分類的架構（圖2），將整個網絡設計的盡可能簡單和小，輸入一個水果的高光譜數據，3個卷積層從輸入的光譜數據提取特征映射，采用批歸一化（Batch Normalization）加快訓練過程，使用平均池化（average pooling），最后的分類發生在CNN的頭部，由一個全局平均池化層（global average pooling layer）和一個全連接層（fully connected layer）組成。全局平均池化層大大減少了參數的數量，使預測更加的穩定。使用旋轉、翻轉、隨機噪聲和隨機切割作為數據增強技術，用Adabound對神經網絡進行優化，根據驗證損失提前停止，以防止過度擬合。在數據集中測試了5個模型，分別為具有徑向基核的支持向量機(SVM)、k-最近鄰分類器（kNN）、ResNet18、AlexNet和高光譜卷積神經網絡(HS-CNN)。測試集為18個標記的高光譜記錄，測試結果如表2所示，每個神經網絡給出三個值。當網絡能夠訪問整個高光譜記錄時，F(xiàn)ull值給出了準確度。大多數情況下HS-CNN模型是優于參考模型的，該模型預測牛油果硬度，準確率達93.33%以上，預測牛油果的成熟度水平，準確率均90%以上；預測獼猴桃的成熟程度要比預測牛油果困難得多，因此所有模型的預測精度都明顯較低。然而，我們的模型仍然能預測獼猴桃的硬度和成熟度，準確率分別接近70%和80%。通過移除或替換高光譜卷積神經網絡的組成部分，研究不同部分的影響。以牛油果為例，研究了這些操作的硬度測試精度。隨機剪切和增加測試時間可提高測試準確性（表3-1）；深度分離卷積可以防止過擬合，增加測試精度（表3-2）；網絡的頭部使用卷積部分的特征映射確定分類結果，全局平均池化減少參數的數量，防止了過擬合，提高精確性（表3-3）；焦點損失函數可改善測試精度（表3-4）；學習率值為0.01的Adabound算法更好（表3-5）；平均池化的精確度比最大池化的精度更高（表3-6）。
Augmentation variant | Accuracy |
Full augmentation | 93.3 % |
Without test time augmentation | 70.8 % |
Without random noise | 73.3 % |
Without random cut | 69.3 % |
No transformation augmentation | 80.0 % |
| |
| Global Average Pooling with additional layer | |
| |
| |
| |
| Stochastic gradient descent | |
| |
| Adabound with default parameters | |
| Adabound with learning rate | |

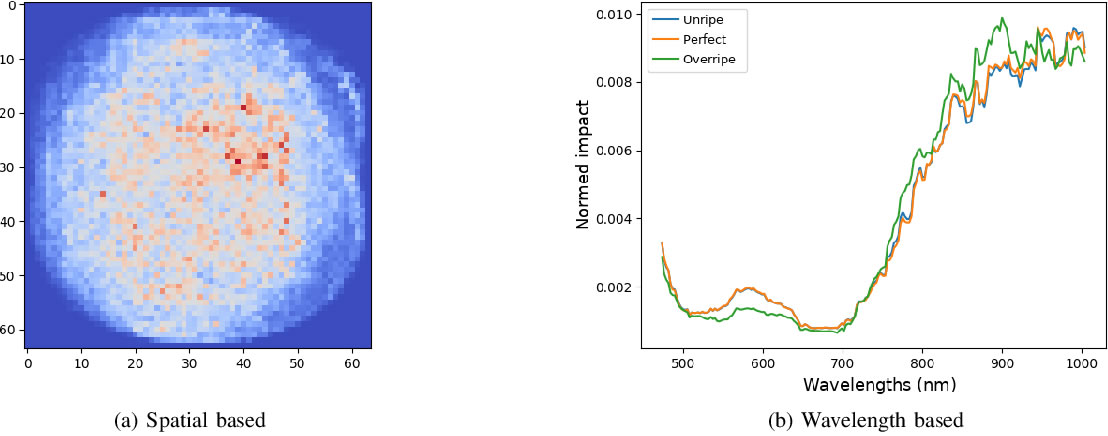

使用積分梯度（Integrated gradient）來查看高光譜記錄的哪些部分對確定水果的狀態是重要的，這種技術可以顯示神經元對網絡決策的影響，在一定程度上驗證神經網絡的決策過程，驗證了預測正確性。圖3a給出了對牛油果成熟度預測影響的空間分布，這種影響均勻的分布在整個水果上。圖3b顯示了基于波長的影響，主要決策發生在800nm以上。此外，在一定程度上，該網絡利用520 ~ 650 nm的可見光范圍來區分未成熟果實和成熟果實。這個范圍與牛油果的可見變化相匹配?？偟膩碚f，通過卷積神經網絡學習的特征似乎是可信的。圖3 決策因子對牛油果狀態判定的影響基于空間，(b)基于波長。此外，本文還介紹了一種為特定任務生成高光譜記錄假彩色圖像（false color image）的技術（圖4）。訓練了一個基于像素的自動編碼器(圖4a)，對水果的高光譜圖像進行編碼和解碼，使用均方誤差進行訓練，潛在空間的大小為3，將其解釋為彩色圖像。使用編碼器的嵌入作為分類器網絡的輸入(圖4b)，并訓練分類器以區分成熟度等級。最終得到了一個專門編碼信息以區分成熟度等級的編碼器。以這種方式訓練的編碼器可以生成假彩色圖像，從而可視化成熟過程。對于牛油果（圖5），成熟的部分從果實的底部一直長到頂部。對于獼猴桃的硬度分布（圖6），水果上慢慢長出一個受損的部分。圖4 預訓練方法的架構（a）自動編碼器分類器網絡。本文的研究表明，卷積神經網絡可用于高光譜數據，將水果分為三類(未熟、成熟和過熟)。HS-CNN分類器網絡在牛油果成熟狀態分類方面表現出卓越的性能，在獼猴桃成熟狀態分類方面表現出良好的性能。[1] J. Pinto, H. Rueda-Chac′on, and H. Arguello, “Classification of Hass avocado (persea americana mill) in terms of its ripening via hyperspectral images,” TecnoL′ogicas, vol. 22, no. 45, pp. 109–128, 5 2019.[2] O. O. Olarewaju, I. Bertling, and L. S. Magwaza, “Non-destructive evaluation of avocado fruit maturity using near infrared spectroscopy and PLS regression models,” Scientia Horticulturae, vol. 199, pp. 229–236, 2 2016.[3] H. Zhu, B. Chu, Y. Fan, X. Tao, W. Yin, and Y. He, “Hyperspectral Imaging for Predicting the Internal Quality of Kiwifruits Based on Variable Selection Algorithms and Chemometric Models,” Scientific Reports, vol. 7, no. 1, pp. 1–13, 12 2017.[4] K. Mollazade, M. Omid, F. A. Tab, S. Mohtasebi, and M. Sasse-Zude, “Spatial mapping of moisture content in tomato fruits using hyperspectral imaging and artificial neural networks,” in International workshop on Computer Image Analysis in Agriculture, 2012.[5] Z. Gao, Y. Shao, G. Xuan, Y. Wang, Y. Liu, and X. Han, “Real-time hyperspectral imaging for the in-field estimation of strawberry ripeness with deep learning,” Artificial Intelligence in Agriculture, vol. 4, pp.31–38, 1 2020.由于相關研究內容非常專業，難免有些理解不準確或者編輯整理的疏漏，請以英文原文為準。
